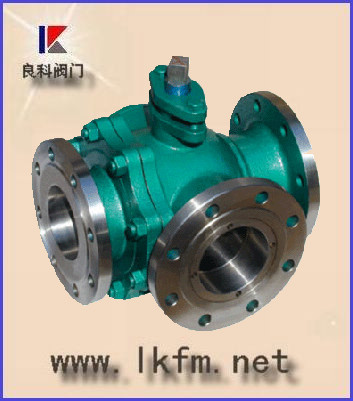

法兰连接三通球阀又名:
球阀,三通球阀,连接三通球阀,法兰三通球阀,法兰连接三通球阀
一、三通球阀主要零件材料
零件名称
材质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
PTFE、对位聚苯
PTFE、对位聚苯
球体
1Cr18Ni9Ti
SS304
阀座、阀杆
2Cr13
A246-416
双头螺栓
35CrMoA
A193-B7
备注:三通球阀一般采用两阀座结构,如流向图A所示两种工况。选用两面阀座L型结构(即Q44型)。流向B中①和④两种工况亦可选用两阀座T型结构(即Q45型)。流向图B②和③两种工况必须选用四阀认T型结构(即Q45型)。其余工况也可以先用四阀座结构,但在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《阀门的型号编制方法》填寰相应的要求代号。
二、三通球阀主要性能范围
公称压力
试验压力(MPa)
壳体
高压液密封
体压气密封
1.6
2.4
1.76
0.6
2.5
3.75
2.75
4.0
6.0
4.4
CLASS150
3.0
2.2
适用工况
适用介质
水、油品、气等非腐蚀和酸碱腐蚀介质
适用温度
-28~350℃
应用规范
连接法兰
JB79-59、GB9113、HG20592-97、ANSI B16.5
检验试验
GB/T9092-99、API598
其余制造规范均按本厂标准
一、球阀国标连接尺寸和外形 PN1.6MPa
型号
公称通径DN(mm)
尺寸(mm)
L
L2
D
D1
D2
b
f
Z-d
H
W
Q44F-16C
(P)
(R)
15
150
72
95
65
45
14
2
4-14
95
130
20
160
80
105
75
55
14
2
4-14
110
130
25
180
90
115
85
65
14
2
4-18
120
140
32
200
100
135
100
78
16
2
4-18
144
180
40
220
110
145
110
85
16
3
4-18
152
220
50
240
120
160
125
100
16
3
4-23
182
220
65
260
130
180
145
120
16
3
4-18
193
240
80
280
140
195
160
135
20
3
8-18
217
270
100
320
160
215
180
155
20
3
8-18
245
350
125
380
190
245
210
185
22
3
8-18
282
500
150
440
220
280
240
210
24
3
8-23
319
600
200
550
260
335
295
265
26
3
12-23
380
1000
250
670
310
405
355
320
30
3
12-25
460
1400
300
720
370
460
410
375
30
3
12-25
520
1800
二、三通球阀美标连接尺寸和外形 150Lb
公称通径DN
尺寸(mm)
(in)
(mm)
L
D
D1
D2
b
f
Z-Φd
H
L0
1/2
15
140
89
60.5
35
10
1.6
4-Φ15
55
130
3/4
20
165
98
70
43
11
1.6
4-Φ15
55
130
1
25
165
108
79.5
51
12
1.6
4-Φ15
70
140
11/4
32
220
117
79
64
13
1.6
4-Φ15
75
180
11/2
40
250
127
98.5
73
15
1.6
4-Φ15
90
220
21/2
50
260
152
120.5
92
16
1.6
4-Φ19
104
260
2
65
320
178
139.5
105
18
1.6
4-Φ19
153
350
3
80
320
190
152.5
127
19
1.6
4-Φ19
187
400
4
100
370
229
190.5
157
24
1.6
8-Φ19
206
500
5
125
510
254
216
186
24
1.6
8-Φ22
252
600
6
150
510
279
241.5
216
26
1.6
8-Φ22
244
1000
8
200
580
373
298.5
270
29
1.6
8-Φ22
283
1300
10
250
670
406
362
324
31
1.6
12-Φ25
345
1600
12
300
720
483
432
381
32
1.6
12-Φ25
420
2100
一、球阀国标连接尺寸和外形 PN1.6MPa
型号
公称通径DN(mm)
尺寸(mm)
L
L2
D
D1
D2
b
f
Z-d
H
W
Q11F-16C
(P)
(R)
15
150
72
95
65
45
14
2
4-14
95
130
20
160
80
105
75
55
14
2
4-14
110
130
25
180
90
115
85
65
14
2
4-18
120
140
32
200
100
135
100
78
16
2
4-18
144
180
40
220
110
145
110
85
16
3
4-18
152
220
50
240
120
160
125
100
16
3
4-23
182
220
65
260
130
180
145
120
16
3
4-18
193
240
80
280
140
195
160
135
20
3
8-18
217
270
100
320
160
215
180
155
20
3
8-18
245
350
125
380
190
245
210
185
22
3
8-18
