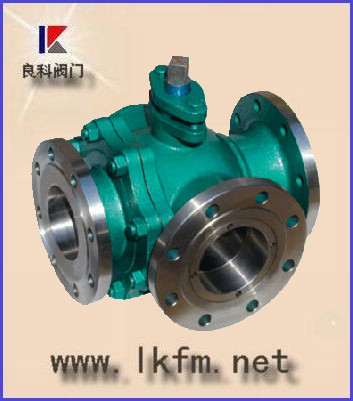

四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
Q45F三通四密封球阀主要零件材料
序号
No. 材料标准 材料牌号 序号
No. 材料标准 材料牌号
碳钢 不锈钢 碳钢 不锈钢
零件名称 GB ASTM GB ASTM 零件名称 GB ASTM GB ASTM
01 排污塞 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti F304/F316/
F304L/F316L 14 垫圈 氟橡胶；PTFE；金属夹石墨
02 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti CF8/CF8M/
CF3/CF3M 15 阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti CF8/CF8M/
CF3/CF3M
03 阀座O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶 16 止推轴承 PTFE PTFE PTFE PTFE
04 阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH 17 压环 25镀铬
25HRC A105镀铬
A105HRC 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti F304/F316/
F304L/F316
05 阀座 PTFE;PPL PTFE;PPL PTFE;PPL PTFE;PPL 18 填料O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
06 阀座支承圈 25镀铬
25HRC A105镀铬
A105HRC 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti F304/F316/
F304L/F316 19 阀杆O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
07 球体 1Cr18Ni9Ti 304 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti F304/F316/
F304L/F316 20 阀杆填料 石墨
08 球体键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2 21 填料压盖 25镀铬
25HRC A105镀铬
A105HRC 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti F304/F316/
F304L/F316
09 上阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti F304/F316/
F304L/F316L 22 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
10 侧盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti CF8/CF8M/
CF3/CF3M 23 支架 WCB WCB WCB WCB
11 垫圈 氟橡胶；PTFE；金属夹石墨 17-7PH 24 键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
12 螺母 45 A194-2H 0Cr18Ni A194-8M 25 盲板 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti CF8/CF8M/
CF3/CF3M
13 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
Q45F三通四密封球阀标准
1、设计、制造按API600 API6D
2、结构长度按ZMV-2002
3、法兰尺寸按ANSIB16.5
4、试验和检验按API598 API6D
Q45F三通四密封球阀规范
1、设计、制造按GB12237-89
2、结构长度按ZMV-2002
3、连接法兰JB79-94
4、阀门检查和试验按GB13927-89
Q45F三通球阀主要外形尺寸
150Lb-300Lb
尺寸 inch 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12"
DN 15 20 250 40 40 50 65 80 100 125 150 200 250 300
L mm 140 160 180 200 220 240 260 280 320 380 440 540 - -
H mm 90 95 105 115 135 140 155 185 210 275 305 335 - -
W mm 140 140 155 250 250 350 350 420 700 1000 1300 1800 - -
1/2(L) mm 70 80 90 100 110 120 130 140 160 190 220 270 - -
1.6MPa-4.0MPa
尺寸 inch 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12"
DN 15 20 250 40 40 50 65 80 100 125 150 200 250 300
mm 140 160 180 200 220 240 260 280 320 380 440 540 - -
L mm 90 95 105 115 135 140 155 185 210 275 305 335 - -
H mm 140 140 155 250 250 350 350 420 700 1000 1300 1800 - -
W mm 70 80 90 100 110 120 130 140 160 190 220 270 - -
