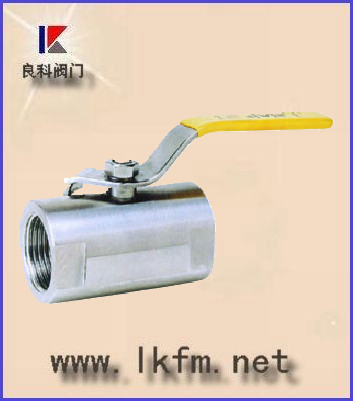

广式内螺纹球阀用 途：
广式内螺纹球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。
广式内螺纹球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
广式内螺纹球阀技术参数：
型号 公称压力PN(Mpa) 试验压力ps(Mpa) 工作压力p(Mpa) 工作温度(℃) 适用介质
壳体 密封（液） 密封（气）
Q11F-16
Q11F-16C
1.6 2.4 1.76 0.6 1.6 150 水、蒸汽、油品
Q11F-16P 硝酸类
Q11F-16R 醋酸类
Q11F-16Ni 碱液、盐水、海水等
Q11F-16Q 水、蒸汽、油品
Q11F-40 4.0 6.0 4.4 0.6 4.0 水、蒸汽、油品
Q11F-40P 硝酸类
Q11F-40R 醋酸类
公称通径DN(mm) 管螺纹G 尺寸(mm)
D1 L L1 L0 D H
15 1/2 48 90 45 140 34.6 76
20 3/4 58 100 50 160 41.6 81
25 1 66 115 58 180 53.1 92
32 11/4 80 130 64 200 63.5 112
40 11/2 92 150 75 250 69.3 121
50 2 114 180 90 300 86.5 137
65 21/2 136 190 100 300 104 147
广式球阀主要零件材料
零件名称 左、右阀体 球体、阀杆 密封圈 填料
Q11F-16 HT200 2Cr13 聚四氟乙烯、增强聚四氟乙烯 聚四氟乙烯
Q11F-16C、Q11F-40 WCB 2Cr13
Q11F-16P、Q11F-40P ZG1Cr18NI9Ti 1Cr18Ni9Ti
Q11F-16R、Q11F-40R ZG1Cr18Ni12MoTi 1Cr18Ni12Mo2Ti
Q11F-16Ni 奥氏体铸铁 不锈钢
Q11F-16Q 2Cr13
