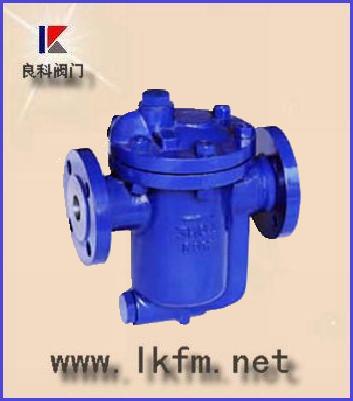

CS45H/ER105F  ER110  ER116  ER120倒置桶式蒸汽疏水阀

一  、  倒置桶式蒸汽疏水阀产品结构特点

  1.内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。

2.由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。

3.浮桶倒置，不会被破坏压扁，不怕水击，寿命长。

4.倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。

5.不受背压的影响，在高的背压下能很好地工作。

6.工作可靠，只有两个运动部件  (  杠杆  —  和倒置桶  )  ，故不会产生卡阻。

7.阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性  能  ,  无污物困扰。

二、  倒置桶式蒸汽疏水阀工作原理

              倒置桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。



三、倒置桶式蒸汽疏水阀连续排水能量表  (Kg/h)

型号
  880
  881
881F
81
  882
882F
82
  883
883F
83
  884
884F
84
  815
815F
85
  816

816F


  0.5
  240
  420
  800
  1520
  2500
  3960
  7190

1
  280
  470
  930
  1750
  2950
  4500
  8600

2
  230
  460
  930
  1800
  3020
  4500
  8150

4
  280
  410
  920
  2000
  3050
  4400
  8800

6
  280
  380
  800
  1560
  2600
  4600
  8000

8
  310
  420
  900
  1750
  2950
  4900
  8850

10
  260
  365
  660
  1550
  2550
  4500
  8450

12
  200
  380
  720
  1730
  2880
  4850
  9000

15
  230
  335
  560
  1500
  2500
  3000
  8400

17
  250
  350
  600
  1550
  2600
  3200
  8650

21
  --
  240
  860
  1200
  2200
  3400
  7200

25
    250
  900
  1300
  2400
  2900
  7800


四、倒置桶式蒸汽疏水阀结构与尺寸

880-815型、侧进侧出、附过滤网、  外部尺寸图（mm）

  型号
  通  径
  A
  B
  C
  D
  最大压力  kg/cm  2

880
  1/2  ’’  3/4  ’’
  96
  76
  70
  128
  25

881
  1/2  ’’  3/4  ’’  1  ’’
  96
  76
  100
  128
  41

882
  3/4  ’’  1  ’’
  145
  94
  137
  170
  25

883
  1  ’’  1  1/4’’
  180
  120
  193
  202
  25

884
  1  1/4’  1  1/2’’
  203
  150
  212
  232
  25

815
  1  1/2’’  2  ’’
  220
  148
  248
  250
  25


881F-886F型、法兰、附过滤网、外部尺寸图（mm）

  型号
  通  径
  A
  B
  C
  D
  最大压力  kg/cm  2

881F
  15.  20  .25
  96
  76
  100
  170
  25

882F
  20  .25
  145
  94
  137
  210
  41

883F
  25  .32
  180
  121
  193
  270
  25

884F
  32  .40
  203
  150
  212
  320
  25

815F
  40  .50
  220
  148
  248
  320
  25

816F
  65  .80
  265
  489
  310
  400
  25


81-86型下进上出式外部尺寸图(mm)

  型号
  通  径
  A
  B
  最大压力  kg/cm  2

81
  1/2  ’’
  108
  162
  25

82
  3/4  ’’  1
  133
  203
  25

83
  1  ’’
  162
  273
  25

84
  1  1/4’’
  184
  314
  25

85
  1  1/2’’
  216
  380
  25

86
  2  ’’
  260
  432
  25
