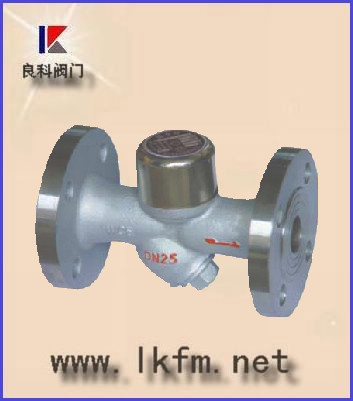

CS49H型热动力式疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。
【 结构图 】
【 主要用途 】
CS49H热动力式疏水阀适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。
【 特点与性能 】
1、热动力式疏水阀动作灵敏可靠、排水量大。2、备有过滤网和排污阀。3、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
【 主要外形尺寸 】
产品型号 DN 尺寸（mm)
螺纹连接 承插焊连接 法兰连接
L H L H d1 t L H D D1 D2 b f Z-φd
CS19H 16 C
25
40
CS69H 16 C
25
40
CS49H 16 C
25
40
15 90 80 75 80 23 7 150 110 95 65 45 14 2 4-φ14
20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-φ14
25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-φ14
32 120 138 120 138 42 12 230 138 135 100 78 16 2 4×φ18
40 120 148 120 148 52 12 230 148 145 110 85 16 3 4×φ18
50 140 163 140 163 62 12 230 163 160 125 100 16 3 4×φ18
65 / / / / / / 250 185 180 145 120 18 3 4×φ18
80 / / / / / / 280 285 195 160 135 20 3 8×φ18
100 / / / / / / 310 315 215 180 155 20 3 8×φ18
CS19H-16Z
CS49H-16Z 15 90 80 75 80 23 7 150 110 95 95 45 14 2 4-φ14
20 90 90 85 90 28 7 150 110 105 75 55 14 2 4-φ14
25 90 115 90 115 33 10 160 115 115 85 65 14 2 4-φ14
【 主要技术参数和性能指标 】
主要零件 阀帽 阀片 阀盖 阀体
材料 不锈钢 不锈钢l 铸钢 铸钢
