一、1W型单级旋涡泵结构原理
　　旋涡泵采用泵与电机直联结构，其进水口为水平方向，吐出口垂直向上。  从泵端看，泵为逆时针转动。  叶轮可在悬臂轴上自由滑动，运转时能自动调正叶轮二面的间隙，外隔板可借助于叶轮上的二螺孔与叶轮一起拆出。    叶轮，内隔板采用9-4铝铁青铜，轴采用不锈钢，填料采用新型密封材料柔性石墨。  直联式旋涡泵性能稳定，结构得意，拆装方便。
二、1W型单级旋涡泵主要用途
　　1W型单级直连旋涡泵是供汲送清水和物理化学性质类似于小的液体之用，使用液温不得超过60℃，常用于小型锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等各工业部门都有广泛的应用。

三、1W型单级旋涡泵型号意义



四、1W型单级旋涡泵性能参数

型  号  流量  扬程  转速  功率
（m3/h）  （m）  （r/min）  （kw）
1W2.4-10.5（单级）  2.4  105  2900  3
1W2.5-12（单级）  2.5  120  2900  3
25W-25（单级）  1.44  25  2900  0.75
32W-30（单级）  2.88  30  2900  1.5
32W-75（单级）  2.88  75  2900  4
40W-40（单级）  5.4  40  2900  4
40W-90（单级）  5.4  90  2900  7.5
50W-45（单级）  9  45  2900  5.5
65W-50（单级）  14.4  50  2900  11
1.58D-0.7（单级）  2.4  105  1450  3

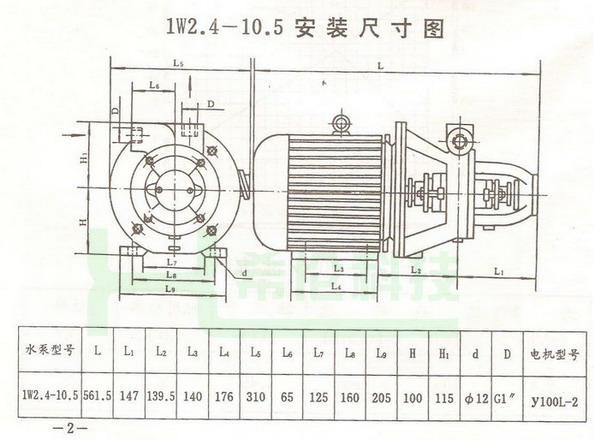

五、1W型单级直连式旋涡泵安装连接尺寸

六、1W型单级旋涡泵使用注意几点

（一）1W2.4-10.5单级旋涡泵
1、泵与二级50周波电机直联。
2、泵在第一次启动前，需向进口管路及泵内注满液体。
3、启动前必须把出口阀门打开，以减轻电机起动负荷。
4、输送液体内切不可混有颗粒杂质等物，以防进入泵内打坏叶轮。
5、填料室处应保持有正常漏水。
6、本厂生产的1W2.4-10.5旋涡泵有垫料密封和机械密封二种供用户选择。
（二）1W2.5-12单级旋涡泵
1、泵在起动前，需向泵内及进口管路内注满液体，泵内没有液体时，决不允许起动运转，以免咬死。
2、启动前必须打开出口阀门，以减轻电机起动负荷。本泵决不允许在出口阀关闭的情况下运转。
3、输送液体内切不可混有颗粒杂质，以防进入泵内，打坏叶轮。
4、填料室处应保持正常漏水，一般以点滴为宜。
5、泵检修时，除调换易损件外，一般还须调换配用电机的轴承。
6、当需要泵在小于额定流量工况下连续运行时，可采用回流的办法（从泵出口回流一部分液体至进口，其间用阀门加以控制，此时出口阀可全开），不要采用直接关小出口阀的办法，以防止电机超负荷运行。

七、1W型单级旋涡泵订货说明

1.单级旋涡泵产型号;
2.单级旋涡泵规格;
3.单级旋涡泵流量;
4.单级单吸旋涡泵扬程;
5.不锈钢单级旋涡泵功率;
6.单级直连式旋涡泵使用介质;
7.直联式单级旋涡泵材质;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
