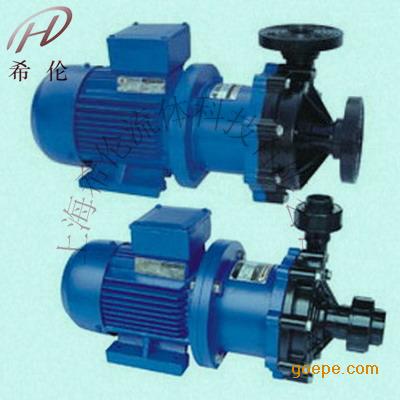

CQF工程塑料磁力泵
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：上海希伦流体科技有限公司
- 产品型号：CQF
- 品 牌：希伦
- 发布日期：2012/12/17 13:03:31
- 联系人QQ：1364159937
详细说明
一、CQF工程塑料磁力泵概述
CQF工程塑料磁力泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。
CQF工程塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
二、CQF工程塑料磁力泵主要用途
工程塑料磁力驱动泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印，科研机构。国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

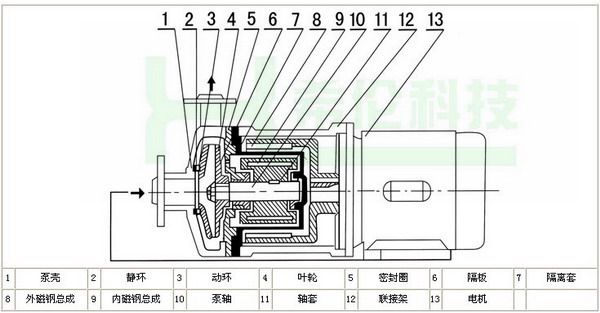

三、CQF工程塑料磁力泵结构图
四、CQF工程塑料磁力泵性能表
型 号 口 径(mm) 扬 程 流 量 功 率 转 速 电 压 吸 程
进 口 出 口 (m) (L/min) (kW) (r/min) (V) (m)
8CQF-2 8 6 1.2 15 0.025 2800 220 2
10CQF-3 10 8 3 19 0.025 2800 220 2.5
14CQF-5 14 10 5 20 0.12 2800 380 3
16CQF-8 16 12 8 25 0.18 2800 380 3
20CQF-12 20 14 12 50 0.37 2800 380 4
25CQF-15 25 20 15 110 1.1 2800 380 4
32CQF-15 32 25 15 110 1.1 2800 380 4
32CQF-25 32 25 25 110 1.1 2800 380 4
40CQF-20 40 32 20 180 2.2 2800 380 7.5
40CQF-40 40 32 40 200 4 2800 380 8
50CQF-25 50 40 25 240 4 2800 380 8.3
50CQF-40 50 40 4 220 4 2800 380 7
50CQF-50 50 40 50 130 5.5 2800 380 8
65CQF-25 65 50 25 280 5.5 2800 380 7
65CQF-35 65 50 35 450 7.5 2800 380 6
80CQF-35 80 65 35 850 11 2800 380 7
80CQF-50 80 65 50 850 15 2800 380 7
五、CQF工程塑料磁力泵连接尺寸
型号 A B C D E F G H J a K M N 机座螺孔 P P1 Q Q1 φ φ1
8CQF-2 63 48 45 55 38 200 105 45 15 84 80 24 16 φ6 管子连接
10CQF-3 63 48 45 55 38 200 105 45 15 84 80 24 16 φ6
14CQF-5 90 71 95 107 53 270 120 56 16 130 130 37 18 φ7
16CQF-8 90 70 80 125 55 320 160 65 18 115 140 40 22 φ11
20CQF-12 100 80 105 130 60 340 160 73 18 130 160 65 26 φ12
25CQF-15 125 100 140 190 68 460 205 90 160 240 72 φ12 75 65 100 90 12 10 法兰连接
32CQF-15 125 100 140 190 68 460 205 90 160 240 72 φ12 90 75 120 100 12 10
32CQF-25 125 100 140 190 68 460 230 90 160 260 85 φ12 90 75 120 100 12 10
40CQF-20 140 120 155 235 75 545 220 100 180 290 79 φ12 100 90 130 120 14 14
40CQF-40 190 140 190 271 80 620 260 112 245 336 91 φ12 100 90 130 120 14 14
50CQF-25 190 140 190 271 80 620 260 112 245 336 91 φ12 110 100 140 130 14 14
50CQF-40 190 140 190 271 80 620 260 112 245 336 91 φ12 110 100 140 130 14 14
65CQF-25 216 140 200 305 90 695 300 132 280 350 91 φ12 130 110 160 140 14 14
65CQF-35 216 140 200 360 76 720 292 120 280 350 90 φ12 130 110 160 140 14 14
80CQF-35 254 210 890 160 φ12 14 14
80CQF-50 254 210 890 160 φ12 14 14
六、CQF工程塑料磁力泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成载时空载运转。
2、泵使用中环境应小于40℃、电机温升不得超过75℃。
3、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀。
4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度＜60℃，金属泵的使用温度小于100℃，输送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬颗料和纤维的液体。
5、磁力泵运行500小时后，应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。
6、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
七、CQF工程塑料磁力泵故障原因与解决方法
故障形式 产生原因 排除方法
泵不出水 1、水泵反转 改变电机接线
2、进水管首漏气 杜绝漏气
3、泵腔蓄水太少 增加蓄水量
4、电压太高，启动时联轴器的滑 调正电压
5、吸程太高 隆低泵安装位置
流量不足 1、吸入
