ZCQ型自吸式磁力泵
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：上海希伦流体科技有限公司
- 产品型号：ZCQ
- 品 牌：希伦
- 发布日期：2012/12/17 13:03:31
- 联系人QQ：1364159937
详细说明
一、ZCQ型自吸式磁力泵概述
ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。
二、ZCQ型自吸式磁力泵原理
ZCQ型自吸式磁力泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。

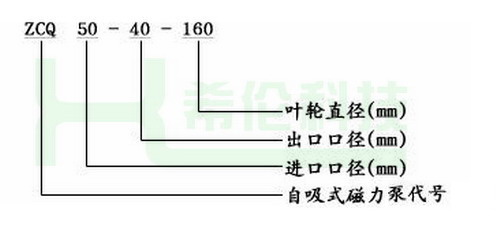

三、ZCQ型自吸式磁力泵型号意义

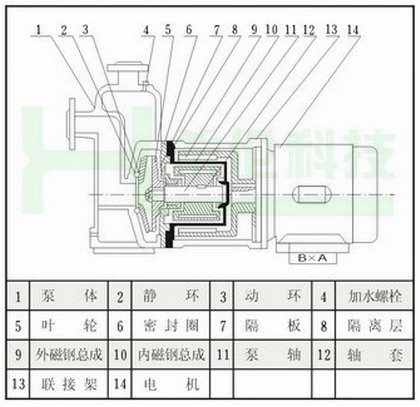

四、ZCQ型自吸式磁力泵结构图
五、ZCQ型自吸式磁力泵性能参数表
规格型号 口径 流量 扬程 转速 效率 配带电机功率 自吸性能
进口 出口 Q H n ゥ
m3/h m r/min % KW m/3分
ZCQ20-15-110 20 15 0.8 8.5 2900 17 YS7112 4
1.6 12 19 0.37
1.9 6 20
ZCQ25-20-115 25 20 1.5 16.5 2900 24 YYB802-21.1 4
3 15 26
3.6 13.5 27
ZCQ32-25-115 32 25 1.9 17 2900 23 YYB802-21.1 4
3.2 15 30
3.8 13 31
ZCQ32-25-145 32 25 1.9 27 2900 21 YYB802-21.1 4
3.2 25 28
3.8 23 29
ZCQ40-32-132 40 32 3.8 22 2900 28 YYB90L-22.2 4
6.3 20 35
7.5 18.5 36
ZCQ40-32-160 40 32 3.8 34 2900 25 YYB120M-24.0 4
6.3 32 32
7.5 29 33
ZCQ50-40-145 50 40 7.5 27 2900 30 YYB112M-24.0 4
12.5 25 42
15 23 43
ZCQ50-40-160 50 40 7.5 34 2900 28 YYB112M-24.0 4
12.5 32 39
15 29 40
ZCQ65-50-145 65 50 15 22 2900 40 YYB132S1-25.5 4
25 20 51
30 18.5 52
ZCQ65-50-160 65 50 15 34 2900 32 YYB132S2-27.5 4
25 32 43
30 29.5 44
ZCQ80-65-160 80 65 30 34 2900 36 YYB160M2-215 4
50 32 48
60 29 49
ZCQ80-50-200 80 50 30 53 2900 36 YYB180M-222 4
50 50 46
60 47 47
ZCQ80-50-250 80 50 30 84 2900 36 YYB220L2-237 4
50 80 46
60 75 47
ZCQ100-80-160 100 80 60 35 2900 46 YYB180M-222 4
100 32 55
120 28 56
ZCQ100-65-200 100 65 60 54 2900 42 YYB220L2-237 4
100 50 53
120 47 56
ZCQ100-65-250 100 65 60 86 2900 37 YYB250M-255 4
100 80 48
120 74.5 49
六、ZCQ型自吸式磁力泵使用注意事项
1、因自吸泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空栽运转。
2、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
3、对于输送液为易沉淀结晶的介盾，使用后应及时清洗，排净泵内积液。
4、被输送的介质及其温度应在泵材允许的范围内（详见附表〕。金属泵的使用温度〈100℃；，被输送的介质比重≦1.3；介质比重〈1.3时，将影响技术性能。
5、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
6、自吸泵运行500小时后，应拆检思承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。
泵主要材料的耐腐蚀性能（供参考） 附表
介质名称 浓度（%） 不锈钢 浓度（%） 陶 瓷
25℃ 50℃ 25℃ 80℃
硫 酸 〈5 √ × v v
硝 酸 70 v √ v v
盐 酸 × v v
氢氟酸 × 0~100 ×
醋 酸 〈20 √ √ v v
氢氧化钠 70 √ √ ○ ×
重铬酸钾 40~60 v v 10~20 v v
溴 水 〇 v v
乙 醇 v √ v v
丙 酮 v v v
四氯乙烷 50 v v v v
氟利昂22 v v v
漂白液 CL12% × v v
电镀液 v v
照相液 v v v
符号说明：v-优良，√ -良好，o-可用，但腐蚀明显，× -腐蚀严重，不适用。
七、ZCQ型自吸式磁力泵故障解决方法
故障形式 产 生原因 排除方法
泵不出水 1.水泵反转 改变电机接线
2，吸入管路漏气 杜绝漏气
3，泵体内未回储液或储液不足 增加泵内储液量
4，电压太高，启动时内外磁打滑 调正电压
5，吸程太高或吸入管路太长 降低吸程或缩短管路
泵出水不足 1.吸入管径太小 调换进水管
2.叶轮流道阻塞 清洗叶轮
3.扬程过高 开大出水阀
4.转速太低 恢复额定转速
扬程过低 1.流量过大 关小出水阀
2.转速太低 恢复额转速
噪音太大 1.轴严重磨损 更换泵轴
2.轴套严重磨损 更换轴套
3 .驱动磁钢杯与隔离套接触 拆除泵头重新组装
漏 液 〇型密封
