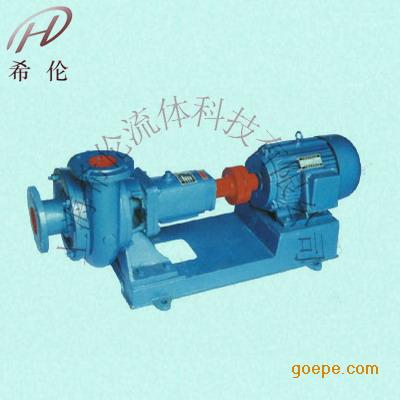

PWF耐腐蚀污水泵
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：上海希伦流体科技有限公司
- 产品型号：PWF
- 品 牌：希伦
- 发布日期：2012/12/17 13:03:31
- 联系人QQ：1364159937
详细说明
一、PWF耐腐蚀污水泵产品概述：
PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、PWF耐腐蚀污水泵适用范围：
1、PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。
2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。
三、PWF耐腐蚀污水泵型号意义：
4 PWF
4 – 吐出口径(寸)
P – 杂质泵
W – 排污泵
F – 不锈钢材质

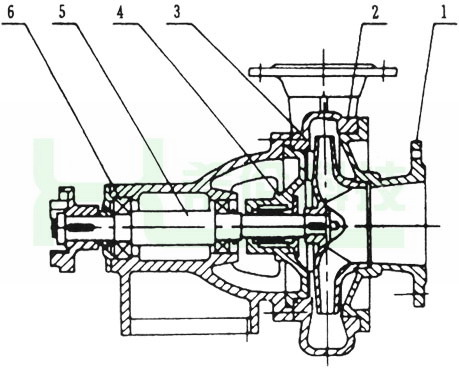

四、PWF耐腐蚀污水泵结构图：
材料 零件名称 材料 零件名称 材料
ZG1Cr18Ni9或HT200 泵盖 ZG1Cr18Ni9或HT200 叶轮 ZG1Cr18Ni9或HT200
1Cr18Ni9Ti或40Cr 密封座 ZG1Cr18Ni9或HT200 托架 HT150
PWF型耐腐蚀污水泵的结构如图所示，它主要由泵盖(1)、泵壳(2)、叶轮(3)、轴封(4)、轴(5)和托架(6)等零部件组成。轴封采用新颖的双端面机械密封结构型式。泵与电动机安装在共同底盘上，通过弹性联轴器由电动机直接驱动。从电动方向看泵，泵应为顺时针方向旋转。
五、PWF耐腐蚀污水泵性能参数：
流量：36-180m3/h；
扬程：8.5-48.5m；
电机功率：4-30KW；
转速：960-2950r/min；
口径：φ65-φ100；
介质温度：≤100℃。
型号 流量Q 扬程 转速 功率N(kw) 效率 汽蚀余量 吸上
真空
H n η (NPSH)r
(m3/h) (l/s) (m) (r/min) 轴功率 电动机
功率 % (m) HS(m)
50PWF-65 10 2.75 18 1440 2.35 4 20.5 5 6
14.5 4 16 2.47 25.5
19 5.25 14.5 2.58 29
80PWF-100 42 11.7 14 3.5 5.5 45.5 4.5
56 15.5 13.5 4.1 50
72 20 12.5 4.5 54.5
100PWF-125 80 22.2 14 5.5 7.5 55 4
100 27.8 2.5 5.7 60
125 34.7 10 5.44 62.5
50PW-65 14.5 4 16 1440 2.47 4 25.5 5 6
25 6.94 32 2900 3.35 4 63 2 6
80PW-100 56 15.5 13.5 1440 4.1 5.5 50 4.5 6
90 25 26 2900 7 11 75 3.5 6
100PW-125 100 27.8 12.5 1440 5.7 7.5 60 4 6
21/2PW 60 16.6 9.5 1440 2.5 4 62 7.2
90 25 26 2920 11 15 58 5
90 25 43 2940 17 22 62 5.5
4PW 100 27.8 11 960 4.7 7.5 64 6.5
160 44.4 25.5 1460 18 30 62 7

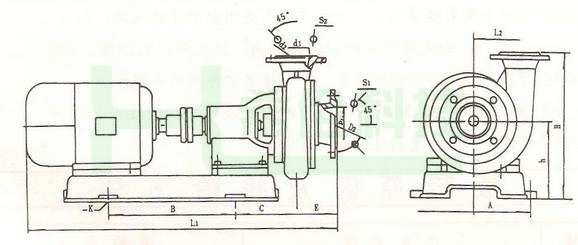

六、PWF耐腐蚀污水泵外形及安装尺寸图：
E H h L1 L2 D1 D2 S1 d1 d2 S2 K
120 412 212 845 132.5 ?65 ?130 4-?16 ?50 ?110 4-?16 4-?18
120 432 232 926 138.5 ?100 ?170 4-?18 ?80 ?150 4-?18 4-?18
130 457 232 976 152 ?125 ?200 4-?18 ?100 ?170 4-?18 4-?18
七、PWF耐腐蚀污水泵安装装配：
(一)机组安装
1、安装后检查泵轴和电动机轴的同轴度，两联轴器外国上、下、左、右的差数不得超过0.1毫米，两联轴器端面间隙差数一周上不得超过0.3毫米。
2、泵本身不应承受过大的管道重量，当进出水管路及阀门的重量或力矩较大时，应另设管路支撑。
3、泵的进水管路安装，应防止漏气和窝存空气。
(二)泵的装配
1、泵解体拆卸时，应按以下顺序进行：(1)拆下泵盖；(2)拧松叶轮螺母，拆下叶轮螺母和防松垫片；(3)拉出叶轮，取出键；(4)拆下密封座盖，取出机械密封；(5)拆下泵联轴器和轴承端盖，即可将两滚动轴承连轴一起从托架上取出。
2、解体后重新装前，应清洗所有零部件，并在各配合面上涂油后再进行装配。
3、在托架的轴承腔内应装钙基润滑脂70％左右，不得装满或过少。装配机械密封时应注意保持动、静环镜面的清洁，密封腔内充入适量的钙基润滑脂。
4、装配后，用手拨动泵联轴器时，应转动灵活匀调，无碰擦和异常声音，否则应重新装配。
八、PWF耐腐蚀污水泵使用和维护：
1、泵应先灌液，并排去泵内空气，然后起动。
2、首次起动或更换电线接头后，应先点动一下电动机，检查转向是否正确。
3、泵的进水管路上如装有闸阀，起动前应先将闸阀全开。硅液排气后，关闭出水管路闸阀，起动泵，然后打开出水管路闸阀。调节到运行工况，不可以用关小进水管路上的闸阀来调节工况，停机前应先关闭出水管路闸阀，然后再停机。
4、泵在运行中，如发现异常的震动和声响，应立即停机检查。正常情况下，运行3000小时后，应作一次解体检查，并更换不宜再用的易损件。
5、短时间停机时，如环境温度低于被输送液体凝固点要放空液体。长期停机，应将泵拆卸、清洗、重新装配后妥善保管。
九、PWF耐腐蚀污水泵故障和排除：
