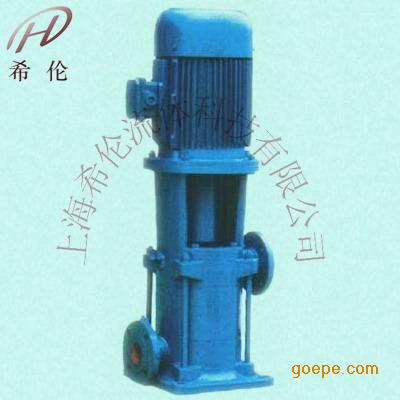

LG型高层建筑给水多级泵
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：上海希伦流体科技有限公司
- 产品型号：LG
- 品 牌：希伦
- 发布日期：2012/11/19 16:30:11
- 联系人QQ：1364159937
详细说明
一、LG型高层建筑给水多级泵产品概述
LG高层建筑给水多级泵是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。该泵采用国内优秀的水力模型,经过本厂技术人员的精心设计,因此该泵效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点.
二、LG型高层建筑给水多级泵型号含义
三、LG型高层建筑给水多级泵产品用途
LG高层建筑给水多级泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。

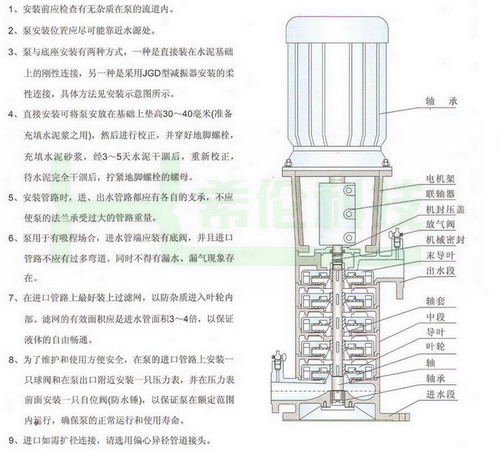

四、LG型高层建筑给水多级泵结构图及安装说明
五、LG型高层建筑给水多级泵技术参数
流量：3.0-50m3/h；
扬程：20-150m；
功率：0.75-30kw；
转速：2900r/min；
口径：φ25-φ80；
温度范围：0-+80℃；
工作压力：≤1.2Mpa。
六、LG型高层建筑给水多级泵性能参数
型号 级数 流量 扬程 转速 电机功率 效率 重量 必需汽蚀余量 外形尺寸
(m3/h) (M) (r/min) (kw) (%） Kg （NPSH）r(m) H H2
25LG(R)3-10 2 2.4
3
4.7 20 2900 0.75 38
42
44 70 2 630 180
3 30 1.1 74 2 670 220
4 40 1.5 85 2 740 260
5 50 1.5 89 2 780 300
6 60 2.2 100 2 845 340
7 70 2.2 104 2 885 380
8 80 2.2 108 2 925 420
9 90 2.2 112 2 965 460
10 100 3 125 2 1040 500
11 110 3 129 2 1080 540
12 120 4 145 2 1140 580
13 130 4 149 2 1080 620
14 140 4 153 2 1220 660
15 150 4 157 2 1260 700
32LG(R)6.5-15 2 4.5
6.5
9.5 30 2900 1.5 47
53
50 90 2.4 665 179
3 45 2.2 100 2.4 740 229
4 60 3 115 2.4 825 279
5 75 4 135 2.4 895 329
6 90 4 142 2.4 945 379
7 105 5.5 175 2.4 1070 429
8 120 5.5 182 2.4 1120 479
40LG(R)12-15 2 9
12
18 30 2900 2.2 55
60
63 90 2.9 710 199
3 45 3 105 2.9 800 257
4 60 4 130 2.9 880 315
5 75 5.5 155 2.9 1015 373
6 90 5.5 163 2.9 1075 431
7 105 7.5 180 2.9 1130 489
8 120 7.5 190 2.9 1190 547
型号 级数 流量 扬程 转速 电机功率 效率 重量 必需汽蚀余量 外形尺寸
(m3/h) (M) (r/min) (kw) (%） Kg （NPSH）r(m) H H2
50LG24-20 2 12
18
24 40 2900 5.5 67
69
64 160 3.2 865 216
3 60 7.5 180 3.2 930 281
4 80 11 250 3.2 1145 346
5 100 11 260 3.2 1210 411
6 120 15 280 3.2 1275 476
65LG(R)36-20 2 27
36
43 40 2900 7.5 70
72
67 170 3.4 905 249
3 60 11 230 3.4 1120 314
4 80 15 250 3.4 1185 379
5 100 18.5 280 3.4 1295 444
6 120 22 330 3.4 1390 509
80LG40-20 2 30
40
52 40 2900 7.5 70
73
68 235 3.4 965 301
3 60 11 260 3.4 1195 379
4 80 15 290 3.4 1270 457
5 100 18.5 345 3.4 1395 535
6 120 22 410 3.4 1505 613
100LG72-20 2 54
72
90 40 2900 11 70
73
68 260 3.5 1145 331
3 60 18.5 290 3.5 1275 416
4 80 22 380 3.5 1390 501
5 100 30 450 3.5 1570 586
6 120 37 470 3.5 1655 671
7 140 45 520 3.5 1800 756
8 160 45 540 3.5 1885 841
七、LG型高层建筑给水多级泵安装尺寸
型号 L h B b n-φd 进口法兰(J) 出口法兰(J)
Djn Dj Dj2 n-φd Dcn Dc Dc2 n-φdc
25LG 130 85 230 190 4-φ18 25 115 85 4-M12 25 115 85 4-φ14
32LG 145 63 260 220 4-φ18 32 140 100 4-M16 32 140 100 4-φ18
40LG 145 70 260 220 4-φ18 40 150 110 4-M16 40 150 110 4-φ18
50LG 180 80 300 248 4-φ23 50 165 125 4-M16 50 165 125 4-φ18
65LG 180 90 300 248 4-φ23 65 185 145 4-M16 65 185 145 4-φ18
80LG 187 112 315 272 4-φ23 80 200 160 8-M16 80 200 160 8-φ18
100LG 187 122 315 272 4-φ23 100 220 180 8-M16 100 220 180 8-φ18
八、LG型高层建筑给水多级泵的启动、运转、停止和维护保养
1-将泵周围清除干净。
2、在轴承盒内用油杯注入适量的钙基黄油。
3、调节填料压盖的松紧程度。
4、检査电机转向是否与泵规定的转向一致.
5、打开出口法兰处放气螺塞，打开回水管路的截止阀.通过漏斗向泵内灌引水(倒灌时不必加引水）。
6、关闭出水管路的闸阀，拧上放气螺塞。
7、上述工作完毕.后动电机。
8、当泵以正常速度运转后.逐渐打开出口闸阀^直到所需流置和扬程为止，泵在长期运转时.应尽量在规定的流置及扬程范围内工作.以获得最大的节能效果.泵在运行中.不应超过性能表中的大流量点运行。
9、在运行中，轴承的温度不得超过外界温度其极限温度不大于75℃ 。
10、填料室漏水程度以不呈线状为宜.以保持轴和填料的正常润滑和冷却. 图文传真：021-61294
