DL立式多级泵_多级泵厂家_上海希伦流体科技有限公司

一、DL立式多级泵主要用途
  主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级离心泵介质使用温度不超过80℃，DLR型介质使用温度不超过120℃
二、DL立式多级泵产品特点
1、多级泵水力模型先进：效率高，性能范围广。
2、多级泵立式结构，占地面积小。
3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
5、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
三、DL立式多级泵型号意义

                  1.DL型立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。
              A、DL立式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
              B、DL立式多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；
              C、根据实际情况，DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向；
              D、根据实际情况，DL型立式多级离心泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

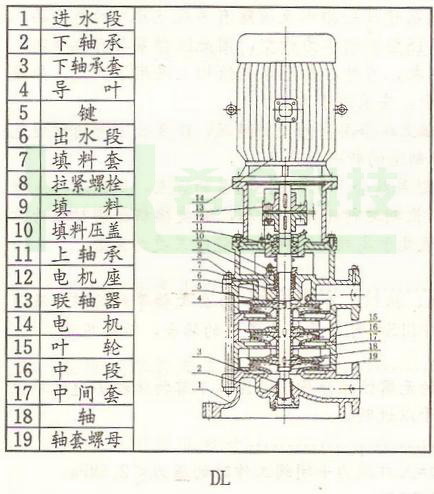

                  2.DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。

五、DL立式多级泵技术参数
  流量：6.2-280m3/h；
扬程：24-225m；
功率：1.5-200kw；
转速：1480r/min；
口径：φ40-φ200；
温度范围：0-+120℃；
工作压力：≤2.25Mpa
六、DL立式多级泵性能参数
型  号  级　数  流  量  总扬程  转　速  电机功率  效　率  吸　程
(m3/h)  (L/s)  (m)  (r/min)  (kW)  (%)  (m)
40DL  2  6.2  1.72  23.6  1450  1.5  40  7
3  6.2  1.72  35.4  1450  2.2  40  7
4  6.2  1.72  47.2  1450  3  40  7
5  6.2  1.72  59  1450  4  42  7
6  6.2  1.72  70.8  1450  4  42  7
7  6.2  1.72  82.6  1450  5.5  42  7
8  6.2  1.72  94.4  1450  5.5  42  7
9  6.2  1.72  106.2  1450  7.5  42  7
10  6.2  1.72  118  1450  7.5  42  7
11  6.2  1.72  129.8  1450  7.5  42  7
12  6.2  1.72  141.6  1450  11  42  7
50DL  2  12.6  3.5  24.4  1450  3  54  7.6
3  12.6  3.5  36.6  1450  3  54  7.6
4  12.6  3.5  48.8  1450  4  54  7.6
5  12.6  3.5  61  1450  5.5  56  7.6
6  12.6  3.5  73.2  1450  5.5  56  7.6
7  12.6  3.5  85.4  1450  7.5  56  7.6
8  12.6  3.5  97.6  1450  7.5  56  7.6
9  12.6  3.5  109.8  1450  11  56  7.6
10  12.6  3.5  122  1450  11  56  7.6
65DL  2  30  8.33  32  1450  5.5  60  7.6
3  30  8.33  48  1450  7.5  60  7.6
4  30  8.33  64  1450  11  60  7.6
5  30  8.33  80  1450  15  62  7.6
6  30  8.33  96  1450  15  62  7.6
7  30  8.33  112  1450  18.5  62  7.6
8  30  8.33  128  1450  22  62  7.6
9  30  8.33  144  1450  22  62  7.6
10  30  8.33  160  1450  30  62  7.6
80DL  2  50  14  40  1450  11  68  8
3  50  14  60  1450  15  68  8
4  50  14  80  1450  22  68  8
5  50  14  100  1450  30  70  8
6  50  14  120  1450  30  70  8
7  50  14  140  1450  37  70  8
8  50  14  160  1450  45  70  8
9  50  14  180  1450  45  70  8
10  50  14  200  1450  55  70  8
100DL  2  100  27.8  40  1450  22  70  7.2
3  100  27.8  60  1450  30  70  7.2
4  100  27.8  80  1450  37  70  7.2
5  100  27.8  100  1450  45  72  7.2
6  100  27.8  120  1450  55  72  7.2
7  100  27.8  140  1450  75  72  7.2
8  100  27.8  160  1450  75  72  7.2
9  100  27.8  180  1450  90  72  7.2
10  100  27.8  200  1450  90  72  7.2
150DL  2  160  44.4  50  1450  37  76  7
3  160  44.4  75  1450  55  76  7
4  160  44.4  100  1450  75  76  7
5  160  44.4  125  1450  90  76  7
6  160  44.4  150  1450  110  76  7
7  160  44.4  175  1450  132  76  7
8  160  44.4  200  1450  132  76  7
9  160  44.4  225  1450  160  76  7

七、DL立式多级泵安装说明
  1.  安装前检査水泵和电机的完好惰况.
2.  泵安装位置应尽可能靠近水源处
3.  泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接，具体方法见安装示意图所示.
4.  泵用于有吸程场合，进水管端应装有底闼.并且进出口管路不应有过多弯道.同时不得有漏水.漏气现
