一、2X双级旋片式真空泵概述：
          1、真空泵是用以抽除特定密封器内的气体，使该容器获得一定真空度的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。
　  　2、由于真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是与油联系在一起的，所以它不适用于抽除含氧过高的、有毒的、有性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使使用。如有气镇装置的泵，可抽除一定量的可凝汽体。
　  　3、真空泵可以用来直接获得真空度在10-3托以下的真空作业，以及配合其它真空设备获得真空度10-3托以上的真空作用之用。
　  　4、真空泵一般在不底于5℃的室温及不高于90%的相对温度的环境内使用。
          5、真空度是指被抽容器内剩余气体压强，以分压强分我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久气体的总压强，而麦氏只能测出永久气体占的分压强，故表中的数值有一定的差异。
          6、抽速是根据几何尺寸算出的大气压强时，实际抽速与几何抽速基本相符合，在各种不同的压强时，抽速有一定下降，抽速与压力关系见下图。
          7、温升是指泵温稳定后，在排气阀门处的油的温室与温室之差。
          8、型号表示方法：例2X-15，2代表双级泵，X代表旋片式真空泵，黄线后面的15代表每秒种的抽速。
二、2X双级旋片式真空泵主要用途：
        l、2X型真空泵是抽除气体的基本设备之一，它可单独使用，也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
        2、2X型真空泵在环境温度5℃～40℃范围内，进气口压强小于10托的条件下，允许长期运转，被抽气体相对温度大于90％时，应开气镇阀。
　    3、2X型真空泵进气口连续敝通大气运转不得超过3分钟．
　    4、2X型真空泵不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体，以及含氧过高的、性的、有毒的气体。
三、2X双级旋片式真空泵性能参数：



项目  抽气
速率  型号  2X-2      2X-4A    2X-8A    2X-8    2X-15A    2X-15    2X-30    2X-70
2  4  8  15  30  70
极限
真空  关气镇  Pa
（Torr）  6×10-2（≤5×10-4）110
开气镇  6×10-1（5×10-3）  （≤1×10）
电动机功率（KW）  0.37  0.55  1.1  1.5  3  5.5
温升（℃）    ≤40
进气口径（mm）  18  25  40  40  65  80
转速（r/min）  450  590  　  420
用油量（L）  0.7  1  2  2.8  3  4.2
噪声dB（A）  68  ≤68    ≤70    ≤75    ≤78（～70）    ≤80（～75）
外形尺寸（cm）  56×31×39  56×34×37  79×43×54  79×53×54  78×50×56  91×65×70
适用电磁阀型号  DDC-JQ25    DDC-JQ40    DDC-JQ65    DDC-JQ80
重量（kg）  58  55  80  110  232  330
冷却方式  自然冷却    水冷  自然冷  水冷
冷却水量（L/min）  　  　  　  ＞0.5  　  ＞0.8  ＞1      ＞2

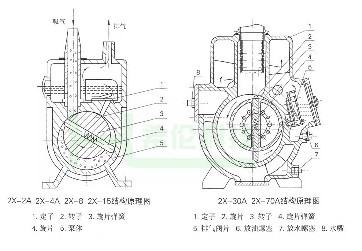

四、2X双级旋片式真空泵结构图：

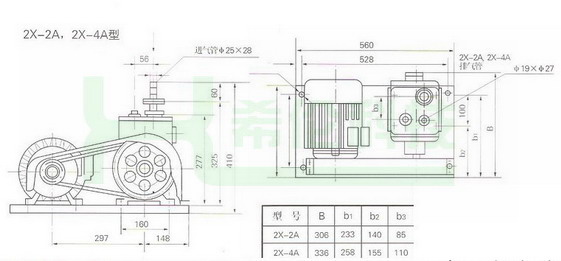

五、2X-2A、2X-4A双级旋片式真空泵安装尺寸：

六、2X-8、2X-15双级旋片式真空泵安装尺寸：

七、2X-30A、2X-70A双级旋片式真空泵安装尺寸：

八、2X双级旋片式真空泵使用注意事项：
1、查看油位。油位应在油标中心，油位过低，对排气阀不能密封，影响真空度；油位过高，会引起起动时喷油。运转前，先将三角带脱下，将电机转向校正后，再起动，以免喷油。运转时，油位略有升高，属正常现象。油量不足时，采用l号真空泵油，从加油孔加入。油需经过滤，以免杂物进入，堵塞油孔。
2、2X型真空泵泵口如装接电磁阀，应与泵同时动作．
3、2X型真空泵开始起动时，应先点动起动按钮一、二次，以使泵腔内的油压至油箱内，然后再正式起动运转。
4、环境温度较高时，油温升高，粘度下降，饱和蒸汽增大，会引起极限真空下降，应加强通风散热。
5、检查泵的极限真空，应采用压缩式水银真空计。真空计应与泵口直接接通，运转30分钟内，将达到极限真空。
6、2X型真空泵停泵前应先关闭吸气口处阀门，与真空系统隔绝，然后停泵。
7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时，要打开气镇阀
九、2X双级旋片式真空泵订货说明:
1.双级旋片式真空泵名称;
2.双级旋片式真空泵型号;
3.双级旋片式真空泵规格;
4.双级旋片式真空泵功率;
5.双级旋片式真空泵电压；
6.使用温度;
7.如有特殊要求时请在订购产品时注明。
8.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
9.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图,由我们的希伦科技水泵专家为您审核把关。
