一、概述
随着电网的不断扩大及各类生产设备、智能设备的使用，用户对电能的质量要求也越来越高。影响电能质量的因素较多，本文所说的三相不平衡是影响供电质量的重要因素之一，三相不平衡大多是因为三相的元器件、线路参数或负荷的不对称。且三相负荷的因素是不确定的，因此供电点的三相电压和电流极易出现三相不平衡的现象，造成线路受损耗。对此，深圳特力康科技有限公司研发出一套配电变压器三相负荷不平衡智能补偿装置，该装置解决低压电网电能质量问题，提高了供电可靠性，降低配电网的损耗，符合国网、南网技术要求。
二、工作原理

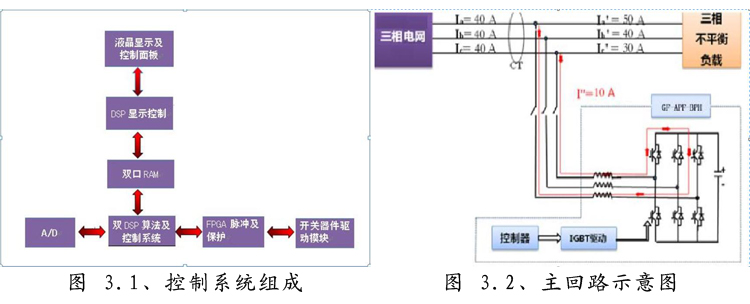

配电变压器三相负荷不平衡智能补偿装置补偿方案中以SVG模块中的控制DSP作为总的补偿控制核心，SVG模块与跨相补偿电容器通过RS485进行通讯，统一协调补偿，以跨相电容器进行不平衡及无功粗补，而已SVG进行精细化补偿，灵活组合，兼顾了两种补偿方式各自的优势，同时最大化的降低设备成本。从根源上解决低压电网电能质量问题，提高了供电可靠性，降低配电网的损耗，减轻运行维护人员现场检查及调整负荷的工作量，提高工作效率。
三、主要功能
1、解决配电网三相不平衡问题，降低线路损耗；
2、稳定三相电压，提高供电质量，改善用电环境；
3、配电变压器三相负荷不平衡智能补偿装置解决变压器单相过载问题，提高变压器运行寿命；
4、无功平衡，提高配电网有效输出容量, 可全面改善台区电能质量.
四、技术参数
1、系统参数
1)额定电压等级：400V；
2)输入相电压范围：±20%；
3)电网频率：50Hz/60Hz（范围：45hz~63Hz）；
4)整机效率：>97%；
5)网络结构：三相三线、三相四线；
6)电路拓扑：三电平。
2、通讯监控能力
1)显示内容：电压、电流、频率、功率因数、运行温度等实时运行信息；
2)通讯接口：Rs485/以太网/WIFI；
3)通讯协议：Modbus协议。
3、性能指标
1)三相平衡补偿能力：不平衡度<3%；
2)额定电流（或蕞大不平衡补偿电流）：50A、75A、150A；
3)无功补偿范围：从-1~1可调；
4)无功补偿容量：35kvar、50kvar、100kvar；
5)无功补偿率：>99%；
6)响应时间：<15ms；
7)保护功能：过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护、防雷双重保护等；
8)配电功能：单路电能分配，带C级防雷功能；两路电能分配，带C级防雷功能。

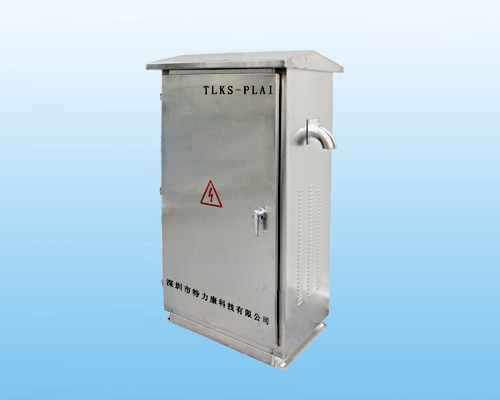

4、机械特性
1)尺寸：W692*D587*H1160；
2)颜色：不锈钢本色；
3)重量：40KG、50KG、60KG；
4)安装方式：抱杆和H杆；
5)安装倾斜角：<5度。
5、环境要求：
1)环境温度：-20~+50℃；
2)IP等级：IP44。
五、结语
三相负荷不平衡自动调节装置是为解决配电网三相负荷不平衡提供解决方案，我司的“配电变压器三相负荷不平衡智能补偿装置”经大量的实例应用表明，能及时地将配电网系统三相不平衡治理至小于1%，并使三相电流达到几乎一致，完全达到并优于国家相关技术标准要求的控制在15%以内,它适用于三相四线制的 380V/220V低压配电等系统，能够在不中断用户供电的情况下带负荷自动智能调节三相负荷，克服传统依靠人工改线来调节三相不平衡的缺点。
