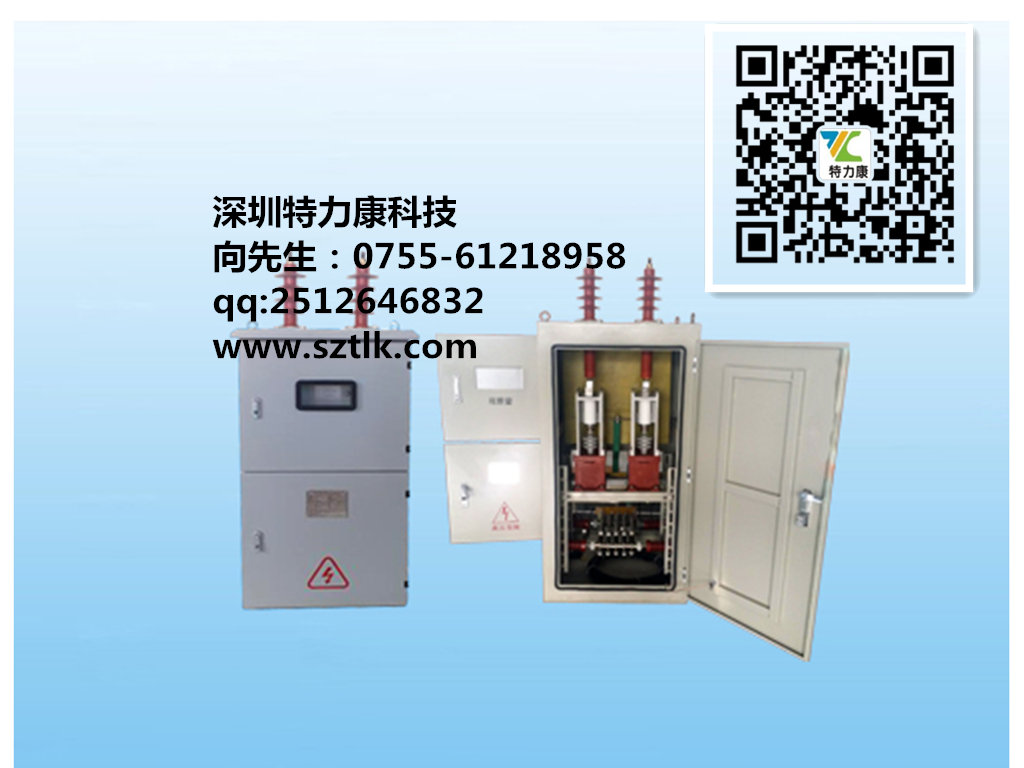

户外式信号源
别称：故障检测信号源、线路故障定位信号源
型号：TLKS-XHY
品牌：特力康科技
编辑： 特力康小向
一、背景简述
随着国民经济的不断发展，人们对用电量及用电质量提出了更高的要求，由于配网系统线路结构复杂、分支点多，常有不确定性因素导致线路发生故障跳闸，而依靠传统运维人员现场逐一开展故障查找，已不能满足当前我国智能电网建设要求。为进一步加快对输、配电线路故障的管理，解决上诉存在的矛盾，确保电网健康安全运行，深圳特力康科技推出一款户外式信号源（故障检测信号源、线路故障定位信号源），可有效避免因隐蔽性故障造成的重大电力事故的发生。
二、原理说明
户外式信号源（故障检测信号源、线路故障定位信号源）主要原理是通过三相电压传感器对三相电压进行实时在线检测，当检测到某相电压低于设定值或另外两相电压高于设定值时，系统会将检测到的电压数据信息和报警信息传至信号源控制器，信号源控制器开始由超前相线发出10～40A的特定序列的工频电流脉冲信号，同时安装在信号源接地线上的信号电流传感器在检测到信号电流以后会快速发送到信号源控制器，然后由信号源控制器通过GPRS方式和IEC60870-5-101协议将相关数据发送到主站，该信号被故障出线接地相线上安装的故障指示器检测到时，及时指示出来。
三、主要功能
?采集三相对地电压；
?采集信号注入电流；
?采集信号源高压接触器的开关位置；
?发出特定序列的工频电流脉冲信号；
?具备人工模拟选相和发信操作；
?高压接触器控制回路电气互锁；
四、配置参数
额定电压：10kV；
额定频率：50Hz；
工作电源：AC220V；
信号电流：0～40Aac，150ms/S*8；
真空接触器开断电流：400A；
机械寿命（合/分循环）：10万次；
工作温度：-40℃～+70℃；
海拔高度：≤2000m；
污秽等级：IV级；
防护等级：IP54；
抗震能力：3g；
短时功率：208kW/10S；
信号地和保护地：分别接大地；
柜体尺寸：650mm*600mm*1250mm（长*宽*高）；
柜体重量：小于120kg。
五、结语
利用先近的科技手段帮助运行、线路检修人员迅速、准确排除故障，恢复正常供电的有效途径。户外式信号源（故障检测信号源、线路故障定位信号源）则是我司利用当前高新技术研制而成，是一套完善的、准确可靠的配网故障信号自动定位装置，其应用可及时了解配网系统中存在的故障隐患，并消除影响配网安全运行的各类隐患缺陷，对提高检修人员工作效率和配网健康运行水平及供电可靠性具有重要作用，同时也为电网安全、稳定、经济运行奠定了坚实基础，为区域经济发展和群众生活提供更好地供电保障。
