一、概述
随着经济的进一步发展，我国配网输电线路组成日益复杂、分支多、穿插区域广，用户对供电也提出新要求。因此，发生线路故障时若再依靠传统的抢修方式显然已无法满足用户对供电可靠的需求。而传统的线路故障发生时，电力人员往往只能知道哪条线路停电，对于是线路哪部分区域故障不能掌握，造成停电到发现故障点过程需要较长时间能发现并安排处理。对此，深圳市特力康科技有限公司研发出一套“暂态特征型接地故障指示器”，该装置的应用可快速定位故障点位置，并将故障点信息发送到相关人员手机，有效提升对线路故障的处理时效！
二、工作原理
暂态特征型接地故障指示器挂装于架空线路上，主要由监测故障单元，无线传输通讯单元和电源电路单元组成。当线路发生短路，接地，停送电等故障的时候，装置根据动作情况定位故障发生的杆段位置范围，并识别故障信息，通过4G等无线网络将故障信息远程传输至后端管理中心，使管理人员及时清楚掌握故障点信息，提高故障处理时效。
三、功能特性
1、通讯式故障指示器功能
?显示方式：翻|牌显示或发光显示360°范围内均可观察，翻牌方式时，显示牌采用夜视反光技术
?自动复位：故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%
?识别故障：暂态特征型接地故障指示器具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障
?抑制涌流：杜绝合闸励磁涌流引起的误动现象
?防锈耐蚀：结构零件采用防锈防蚀材料
?信号远传：内置无线通信模块，可将动作信号远传至架空通信终端

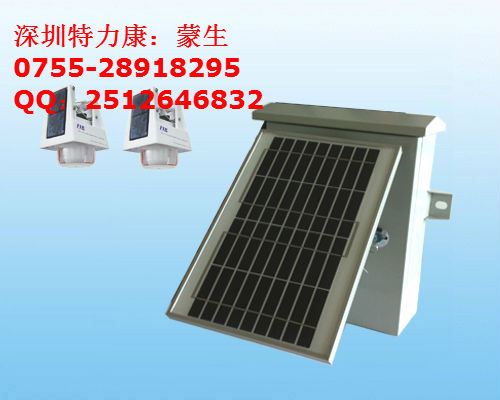

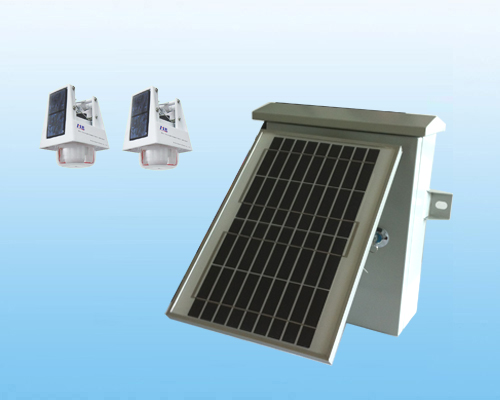

2、通信终端功能
?无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息
?信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式
?后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量
3、主站系统
主站软、硬件系统由中心站（前置机）、后台软件和后台硬件三部分组成。遵循IEC61968标准，采用信息交换总线（IEB）方式，实现与配电SCADA、故障定位以及其它系统接口等功能，并为实时数据的接入、实时数据和管理信息的集成以及应用功能扩展提供一个信息一体化的平台。
四、技术参数
1、通讯式故障指示器技术参数
?故障指示器动作准确率：大于90%
?线路电压：10kV，绝缘耐压：125kV
?短耐受电流能力：31.5kA/2s
?适应环境温度：-30℃~70℃
?帆牌/闪光夜间可视距离：≥300m
?连续闪光时间：≥5000小时
?闪光时间间隔：≤5s，无线通信距离：≤100m
?抗风能力：风力150km/h不可松脱
?重量：≤550g，防护等级：IP68
2、通信终端技术参数
1）、通信
?通信方式：以太网、串口、无线公网等
?通信规约：IEC60870-5-101、IEC60870-5-104或CDT等
?抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
五、结语
暂态特征型接地故障指示器针对架空线路运行状态及故障信息进行实时监测，并对故障点进行精准定位及前端翻牌指示，传统的故障排查很是费时费力，故障时巡查一般要整条线路巡查一遍，且对隐蔽的故障点还要多次分段试送查找，这造成抢修处理时效低，不满足用户对供电的新要求，而二遥故障指示器解决了该难题，实现为电力供应保驾护航。
