电缆短路接地故障指示器、电缆故障在线监测系统、智能电缆故障指示器

（型号：TLKS-PDMT-DCU 特力康小向）

一、概述

随着电网建设的不断扩大和城市建设规划的迫切需要，电力电缆线路得到了大量的运用，电缆故障也明显有所增加，由于电缆线路运行环境特殊，在查找过程中往往会需要花费大量的时间。因此，快速、正确查找电缆故障点是当下配电网安全运行的一个重要课题，是修复电力电缆故障提高电网供电可靠性的关键所在，而特力康科技电缆短路接地故障指示器（电缆故障在线监测系统、智能电缆故障指示器），可帮助巡线人员快速发现和排除的故障隐患，减少因长时间停电而造成的重大经济损失。

二、原理

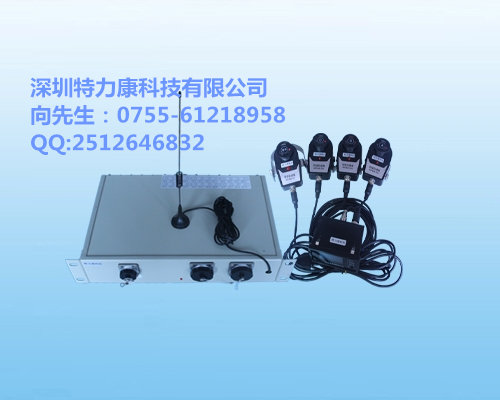

电缆短路接地故障指示器（电缆故障在线监测系统、智能电缆故障指示器）适合用在环网柜、电缆分支箱、箱变等电缆线路上，可通过前端故障指示器实时在线监测电缆线路温度大小、电流大小和接地故障、短路故障、断线故障以及混合等故障，并通过液晶面板主机翻}牌、LED灯闪烁、液晶屏等方式现场显示故障，同时还可通过通信单元将故障信息传至后端主站，并将传来的数据信息进行分析、存储、显示，从而实现电力电缆故障实时在线远程监测目的。

三、主要功能

1、故障监测：具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障；抑制合闸励磁涌流引起的误动现象；故障指示器动作准确率：大于95%。

2、负荷监测：具有三相负荷电流监测并远传功能，负荷电流精度：±5%。

3、温度监测：电缆短路接地故障指示器（电缆故障在线监测系统、智能电缆故障指示器）具有线路温度监测并远传功能，温度测量范围：-40~+120℃，精度：±1℃。

4、参数设置：可选故障定值设置；复位时间设置；现场电流值校正等参数设置。

5、现场调试：可以通过手持终端控制指示器翻牌或复位。

6、通信方式：433MHZ无线射频或短距离塑料光纤，通信距离≤20m。

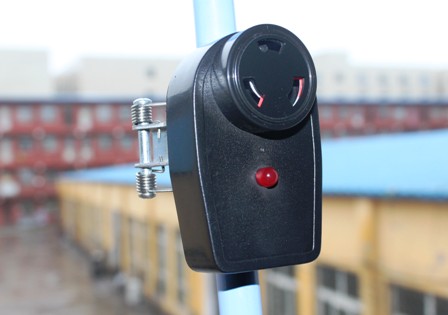

7、告警显示：翻|牌显示（故障指示器，无面板）或发光显示（面板型），360°范围内均可观察。翻牌方式时，显示牌采用夜视反光技术，可动作无限次；连续闪光时间≥ 5000小时，闪光时间间隔 ≤5s。

8、自动复位：故障指示器探头具有延时自动复位、上电复位（可选）或（和）遥控复位的功能，自动复位时间可由用户指定或现场通过手持终端设置复位时间，故障发生时自动开始计时，返回时间误差不大于±10%条。

四、技术参数

1、系统条件：

? 线路电压：10kV
? 绝缘耐压：125kV
? 电流测量范围：0~630A
? 短耐受电流能力：31.5kA/2s

2、适应环境：

? 温度：-40℃~+70℃

? 海拔高度：小于2000m

? 环境湿度：5%~100%

? 抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g。

3、主电源：AC220V、DC24V；后备电源：铅酸电池12V 7Ah。

4、当地通信：433MHZ无线射频或短距离塑料光纤。

5、信规约：IEC60870-5-101、 IEC60870-5-104或Modbus等。

6、方通信：无线短消息、GSM/GPRS、以太网、串口、光纤、载波等方式与主站通信。

7、统条件：线路电压：10kV，绝缘耐压：125kV，电流测量范围：0~630A，短耐受电流能力：31.5kA/2s。

8、重量: ≤550g。

9、防锈耐蚀：结构零件采用防锈防蚀材料。

10、带电装卸：可带电安装和摘卸，装卸过程不发生误报警。

11、防护等级：IP68。

五、结语

电缆线路的健康状态直接关系着电网的经济、安全、稳定运行，关系到国民经济的发展和社会的稳定，因此，加强配电网设备故障监测，对减少电网设备事故，显得十分必要。特力康电缆短路接地故障指示器（电缆故障在线监测系统、智能电缆故障指示器）可及时发现和修复电力电缆故障，是提高电网供电可靠，减少经济损失的重要产品，在配网系统中具有良好的推广前景。
