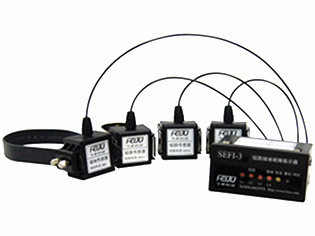

就地型电缆线路故障指示器、短路接地光电故障显示器、液晶面板型指示器

（型号：TLKS-PDMT-D02 特力康小向）

一、概述

电力电缆线路虽然具有不占用地上空间、不受地上建筑物的影响、美化环境、不受恶劣天气、鸟害等因素影响优特点，可因其常年在地下特殊环境运行，会随着年限增长以及属蛇动物、机械外力破坏及过电压、过负荷运行的影响，其保护绝缘层会受损，导致绝缘水平降低，甚至还会失去绝缘保护作用，造成短路接地故障、断线故障及混合性等故障。为了帮助运维人员快速、准确地查找出故障点，减少因长时间停电带来的经济损失，特力康科技设计了一款就地型电缆线路故障指示器（短路接地光电故障显示器、液晶面板型指示器）。

二、原理

就地型电缆线路故障指示器（短路接地光电故障显示器、液晶面板型指示器）安装在环网柜、分支箱等电缆线路上，通过短路/接地传感器可对电缆线路温度大小和复合电流进行监测，并通过光纤将监测到的电流温度大小和故障信息传至面板主机，通过翻{牌、指示灯闪烁及液晶屏显示等多方式显示故障，另外该装置还可选485总线通信实现故障信息的远距离传输功能，以便运维工作人员及时对故障进行维护处理。

三、主要功能

1、在线运行：安装在电缆系统中，可长期运行，无须维护。

2、负荷监测：线路负荷电流监测。

3、温度监测：线路表皮温度监测。

4、故障监测：具有识别短路、接地故障的功能。

5、显示方式：面板液晶、指示灯闪光显示。

6、告警指示：接地、短路报警指示。

7、复位方式：延|时自动复位（当指示器产生报警后，在整定的时间内，若无人工进行复位，就地型电缆线路故障指示器（短路接地光电故障显示器、液晶面板型指示器）可自动进行复位），手动复位功能。

8、自检功能：上电自检功能。

9、故障远传（可选）：485总线远传。

10、故障判断：检测短路故障时，线路电流突变，且待开关跳闸后方给出故障指示，无须设定动作值。

11、抑制涌流：当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动作。

12、报警信息远传：面板主机可根据不同报警指示信号驱动相应继电器动作，用以进行信号的远程传输。

13、防锈耐蚀：结构零件采用防锈防蚀材料。

四、技术参数

1、电压等级：6-35kV（不同电压等级参数可能不同）

2、工作电源：可选AC220V、DC24V或取电CT取电

3、工作环境：-40℃～+75℃

4、负荷电流：0-1200A

5、导线截面：16-400mm2

6、短路岩时：60ms-3s可调，出厂设定为60mS

7、温度告警：可设置，默认80℃

8、复位时间：6h-12h-24h-48h（出厂设定8h）

9、接地延{时：40ms-3s可调，出厂设定为200ms

10、短路电流传感器蕞大承受电流：20KA4S

11、短路故障电流出厂前整定：150A-1500A可选，出厂默认630A

12、接地故障电流出厂前整定：5-300A可选，出厂默认10A

五、结语

电缆线路是用于传输电力和传输信息的一大类电工产品，在电力行业中具有重要地位，因此，其健康状态直接关系着电网的安全经济运行。特力康就地型电缆线路故障指示器（短路接地光电故障显示器、液晶面板型指示器）能快速定位配网系统的故障所在，对提高电网和检测设备的故障定位效率具有重要的技术支持，其合理应用可规范、系统、准确、灵敏地处理电网故障工作，帮助智能电网一定程度上实现配网自动化。
