箱变故障指示器、互感器故障指示器、面板型故障指示器
（型号：TLKS-PDMT-D01 特力康小向）
一、概述
在城市配网供电系统中，尽管电缆线路、托架安装位置正确、连接牢靠，转弯处能托住电缆平滑均匀过渡，盖板齐全，电缆保护管管口也封闭严密，铺设完美，可由于电缆线路常年在潮湿特殊环境下运行，会因机械外力破、化学腐蚀、用电负荷加剧等原因造成电缆线路绝缘受损，引起一系列线路故障停电事故。在线路发生故障时，为了能够快速查找出故障点，对故障进行抢修维护，缩短停电时间，减少因查找时间过长而带来的经济损失，深圳市特力康科技有限公司设计了一款箱变故障指示器（互感器故障指示器、面板型故障指示器）。
二、原理

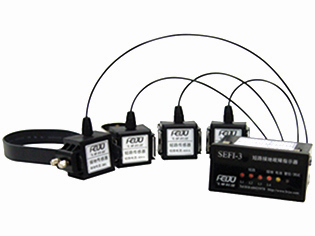

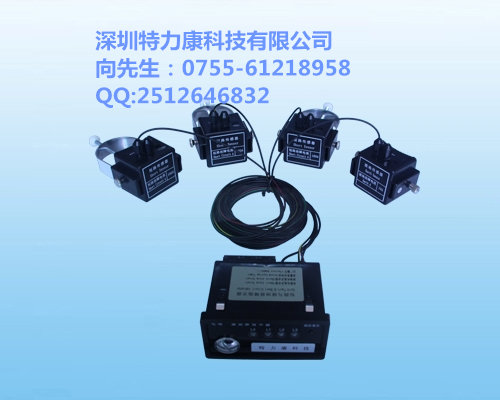

箱变故障指示器（互感器故障指示器、面板型故障指示器）是配套安装在配电网络系统中的环网柜、电缆分支箱等场所，采用接地传感器检测系统中电缆线路的接地电流，并通过现场设备装置翻{牌、LED闪光等方式来指示线路接地短路故障。设备通过接地传感器、短路传感器检查线路电流的大小，当线路电流超过接地电流启动报警值或超过短路电流预设值时，接地/短路传感器会通过光纤向面板主机发出接地或短路故障信号，从而实现故障指示功能。
三、主要功能
1、故障监测：具有识别接地、短路故障的功能；
2、故障显示方式：面板闪光显示；
3、告警指示：接地电池电压低报警指示；
4、复位方式：延|时自动复位，手动复位功能；
5、自检功能：上电自检功能；
6、故障远传（可选）：485总线远传，故障信号继电器输出远传；
7、在线运行：箱变故障指示器（互感器故障指示器、面板型故障指示器）安装在电缆系统中，可长期运行，无须维护；
8、防锈耐蚀：结构零件采用防锈防蚀材料；
四、技术参数
1、电压等级：6-35kV（不同电压等级参数可能不同）
2、工作环境：-40℃～+75℃
3、工作电源：ER14505 锂电池3.6V/1.9Ah
4、负荷电流：0-1200A
5、接地延|时：40ms-3s可调，出厂设定为200 mS
6、复位时间：6h-12h-24h-48h（出厂设定8h）
7、故障指示器动作准确率：大于90%
8、整机待机电流：≤ 5μA
9、接地故障电流出厂前整定：5-300A可选，出厂默认10A
10、连续闪光时间：≥5000小时
11、远传继电器：30DC/2A；230VAC /1A；
12、电池寿命：＞8年；装置使用寿命：＞10年
13、三防处理 ：防水、防酸、防盐雾；
14、指示器防护等级：主机IP40；传感器IP65；
五、结语
电缆线路虽然安全稳定，可由于敷设于地下，无论发生何种故障，其故障点都较为隐蔽，无法看到，故障测寻也相对困难，一旦发生故障，将直接会影响到城市生产生活用电。特力康箱变故障指示器（互感器故障指示器、面板型故障指示器）动作准确可靠，可大大提高电缆线路故障查找速度和城市供电的可靠性，可满足当前排除配电网故障的工作需求，具有较好的市场前景。
