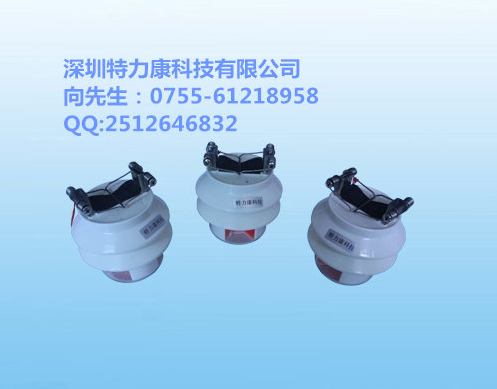

接地短路故障指示器、就地型架空线路故障指示器、配电线路单项接地故障定位装置
（型号：TLKS-PDMT-A01 特力康小向）
一、概述
我国6-35kV配网架空线路分布广、分支线多、结构复杂，加上常年露天运行，常会受到树障、大风、雷电、冰雪、阴雨天、气温变化以及周围环境的影响，发生接地短路故障，导致长时间停电，给人民的生产和生活带来一定的危害。而在故障发生时，传统的人工查找故障却需要耗费大量的人力、物力和时间，花费在查找故障点上的时间大大超过修复故障所消耗的时间，严重影响供电可靠性。为此，深圳市特力康科技有限公司研制一款接地短路故障指示器（就地型架空线路故障指示器、配电线路单项接地故障定位装置），可快速有效地进行故障定位，减少电量损失。
二、原理

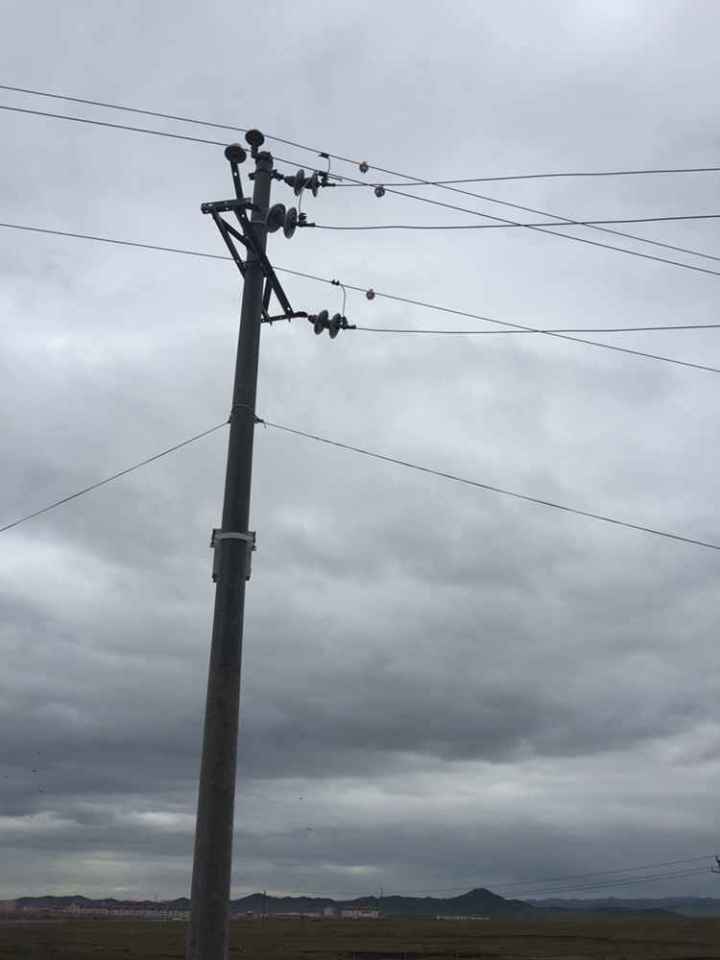

接地短路故障指示器（就地型架空线路故障指示器、配电线路单项接地故障定位装置）安装于电力架空线路上，在线路故障发生时会自动翻{牌、LED灯闪烁指示，根据短路现象，在短路瞬间电流正突变、保护动作停电作为动作依据，可有效判断出线路是否发生短路故障。采样接地瞬间的电容电流首半波与接地瞬间的电压首半波，比较其相位，当采样接地瞬间的电容电流突变且大于一定数值，并且与接地瞬间的电压首半波同相，同时导线对地电压降低，则为线路发生接地故障。
三、主要功能
1、自动复位：指示器动作翻|牌后，送电时通过电流冲击自动复归，无须设定时间。
2、显示方式：正常运行时，窗口为白色显示；发生短路、接地故障时，窗口为红色显示。
3、抑制涌流：当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动作。
4、抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动，尤其是电缆分布电容旁路的影响。
5、适应性好：接地短路故障指示器（就地型架空线路故障指示器、配电线路单项接地故障定位装置）自动判断，白天翻排报警,提高效率；带电装卸：带电装卸极其简单，不影响线路运行。
7、在线运行：电力线路故障指示器直接安装在架空线路上，免维护；防锈耐蚀：结构零件采用防锈防蚀材料。
四、技术参数
1、电压等级：6-35kV（不同电压等级参数可能不同）；
2、负荷电流：0-1200A；
3、导线截面：16-400mm2；
4、复位时间：标准12H、24H，可送电复位；
5、闪光时间间隔：≤5s
6、连续闪光时间：≥5000小时；
7、动作次数：4000次以上
8、故障指示器动作准确率：大于90%
9、抗风能力：风力150km/h不可松脱
10、重量：≤550g
五、结语
在整个电力系统中，配网架空线路直接关系着用户的利益，其运行状态关系着供电能力和供电质量，关系着电力企业经济效益和社会效益。因此，线路故障定位、故障处理是当前配电网的重中之重。我司接地短路故障指示器（就地型架空线路故障指示器、配电线路单项接地故障定位装置）能及时监测线路故障情况，其应用可有效提升配电线路智能化运维水平，确保电网安全可靠运行。
