高压电缆线路无线金属护层接地电流在线监测系统、电缆护层电流监测系统、电缆护层接地环流在线监测装置
（型号：TLKS-PLGD 特力康小向）
一、概述
电缆金属护层接地电流是表征电缆外绝缘状况的重要参数之一。然而，电缆线路在运行过程中常常会受到机械外力破坏、小动物咬蚀、接地线被盗以及化学腐蚀等因素的影响，引起电缆接地电缆值异常，从而造成电缆局部温度升高，使其电缆绝缘水平降低，影响电缆线路的载流量，严重时，还会烧坏相关护层保护器，发生重大电力停电故障。特力康电缆护层电流监测系统（电缆护层接地环流在线监测装置）可及早发现高压电缆线路的潜在故障，避免此类事件的发生。
二、原理

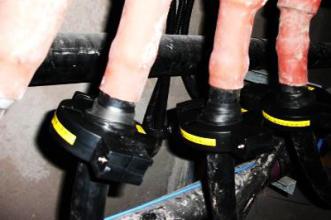

电缆护层电流监测系统（电缆护层接地环流在线监测装置）可通过前端监测设备对电缆金属护层接地点的电流及温度参数进行在线监测，并实时通过GPRS通信模块将监测到的数据信息传至监控平台，并对传来的数据信息进行存储、分析、处理和展示，若发生异常时，系统将自动报警，提醒相关维护工作人员对其故障点进行抢修维护。
三、主要功能
?采用3G/GPRS/CDMA传输方式实时传输数据到监控中心，监控中心电子地图上显示具体位置；
?能有效监测高压接地电缆环流数据，可自主设定预警值与报警值，且能实时上传高压接地电缆环流数据；
?能有效监测环境温湿度，可自主设定环境温湿度超限报警值，且能实时上传环境温湿度数据；
?发生报警时可发送5个报警短信息及三组语音电话；
?电缆护层电流监测系统（电缆护层接地环流在线监测装置）可对高压接地电缆温度实时在线监测，且可自主设定超限报警值，且能实时监测接地电缆温度数据；
?自带防区报警可用，可通过手机，电话等通讯设备实现远程监听和对讲功能；
?可采用直流供电；
?可设定定时上传设备运行状态；
?现场报警可以设定有声或无声；
?自带看门狗功能，如遇到运行异常状况，具备自动重启功能；
?采用工业级元器件，抗高温85℃，耐低温－40℃

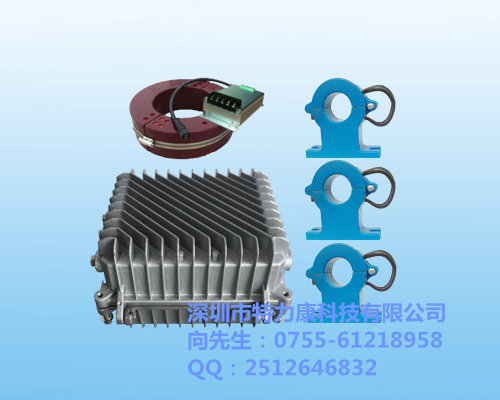

四、技术参数
供电电源：外接DC12V或感应电取电电源；
后备电池：高性能锂电池；
开关量输出：2路；
警hao声级： 不小于110分贝；
温度检测：-40℃～85℃；
通讯方式：3G/GPRS/CDMA；
工作温度：-40℃～85℃；
可外接感应传感器数量：4台；
额定功率：小于1W；
防雷保护等级：不低于2级；
静态功耗电流：小于0.3W；
CT互感器：0～100A（可订制）；
CT互感器线性误差:0.5%；
CT互感器精度:1%；
CT互感器响应时间：小于300mS。
五、结语
特力康电缆护层电流监测系统（电缆护层接地环流在线监测装置）监测精度高，它的成功研制可快速准确的测试出电力电缆故障的位置，有效判断接地线被破坏或接地箱被盗或，为电力公司提供了全新、高效、稳定以及低成本的电缆金属护层接地电流监测方法，可有效减轻工作人员现场测量的劳动强度，提高系统维护效率和电网供电可靠。
