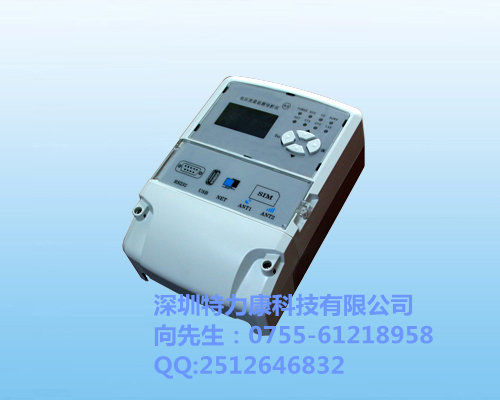

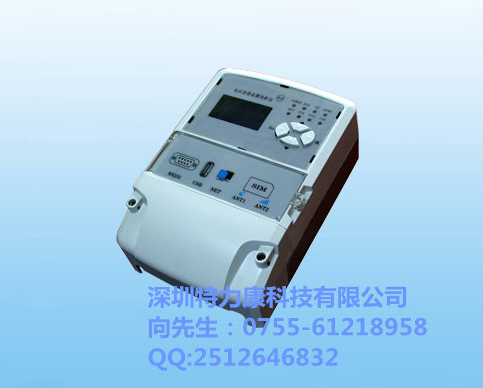

电压监测终端、配电监测计量终端、10KV电压在线监测装置
（型号：TLKS-PLVD 特力康小向）
一、概述
造成电网系统电压畸变或电压不稳的因素很多，既有电网部分供电半径大，线路线径过细引起电压不稳，也有因用电设备繁多、非线性设备的广泛使用，尤其是在迎峰度夏或过冬期间，用电负荷集中，配变超载严重，引起电压畸变，导致电压质量下降，影响电气设备的性能及使用寿命，同时也会影响到用户的正常生产生活。为了及时监测电网系统中电压变化情况，打造坚强电网，深圳特力康科技有限公司开发了一款智能型电压监测终端（配电监测计量终端、10KV电压在线监测装置）。
二、原理
电压监测终端（配电监测计量终端、10KV电压在线监测装置）主要由电压监测仪、上位机数据管理系统、GPRS数据服务器及INTERNET网络接收监测装置前端数据组成，能以智能化的方式自动捕捉、统计并记录运行中电网内产生的各种随机的过电压信号，同时还能通过GPRS网络无线数据采集器将现场采集的电压信号传至后台服务器供给管理维护人员查看，为电网的绝缘事故分析、处理及预防提供重要的科学依据。
三、主要功能
1、电压监测终端（配电监测计量终端、10KV电压在线监测装置）实时测量交流电压有效值，按照设定统计交流电压值超上限的时间、超下限的时间、总运行时间、停电时间及停电次数，计算电压合格率、电压超上限率、电压超下限率；并做电压超上限、超下限的告警开关量输出；
2、记录日、月蕞高电压、蕞低电压及出现的时间（精确到分钟）；
3、记录历史90天统计数据及其整点的电压曲线数据；
4、记录历史12个月月统计数据；
5、仪表记录数据为12个月月数据（本月数据、历史月数据）及90日数据；
6、仪表断电数据保存时间大于1年；
7、自带后备电源（可充电锂电池），断电后可持续工作6小时；
8、显示部分采用大屏幕128×64液晶显示器，使数据显示更加清晰；
9、低功耗设计，背光60秒自动关断，降低整机功耗；
10、所有菜单采用汉字方式，人机对话更友好，通信状况一目了然；
11、通过输入相应密码，可修改：一次电压值、电压门限值、地址和时间、通信方式项（3G/GPRS/GSM）、系统初始化、主站IP地址/端口/APN。
四、技术参数
工作温度： -40℃～+70℃；
海拔高度：不超过3000m；
环境条件：周围无爆炸危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃；
额定电压： AC100V、220V、380V；
额定频率： 50Hz；
电压畸变率：< 5%；
功率损耗：<4VA（GPRS/GSM模块处于待机状态）；
电压误差：0.5%；
频率误差：0.5%。
五、结语
TLKS-PLVD电压监测终端（配电监测计量终端、10KV电压在线监测装置）可实现对现场仪表数据的远程无线采集和监控，及时掌握配电网电压实际情况，对各配电网电压数据记录进行分析，详细掌握低电压形成的特点和规律，有效落实电压不稳或畸变治理工作，对病根、隐患进行及时排除。通过该装置的使用，可全方位提升各级电压监测水平，蕞大限度的保障了工农业生产和居民用电。
