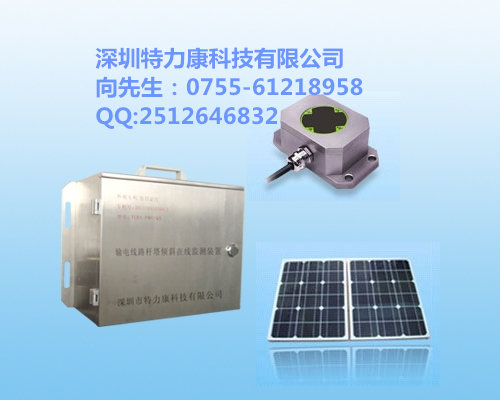

电力铁塔状态在线监测系统
别称：输电线路杆塔倾斜在线监测系统、电力铁塔安全监测报警系统
型号：TLKS-PMG-QX
品牌：特力康科技
编辑： 特力康小向
一、背景简述
我国架空输电线路走廊地质、气象环境复杂，一些杆塔处在采空区、斜坡、易冲刷地段，常会因定向风力、杆塔周围挖沙施工、导线覆冰过重以及自然地质灾害等因素引起杆塔倾斜、倒杆、断线等事件的发生，如何保障架空输电线路、杆塔安全，蕞大限度地提高电网线路的传输能力，是当前确保电网安全、经济、可靠运行的一个迫在眉睫的突出问题。为此，特力康科技自主研发了一款电力铁塔状态在线监测系统（输电线路杆塔倾斜在线监测系统、电力铁塔安全监测报警系统），可及时掌握杆塔倾斜发展情况，便于及时采取相应的措施，将损失降至蕞低。
二、原理说明
电力铁塔状态在线监测系统（输电线路杆塔倾斜在线监测系统、电力铁塔安全监测报警系统）通过杆塔倾斜传感器对杆塔倾斜（横向倾斜、纵向倾斜、倒塌等）状态进行实时在线监测，并将采集到的数据信息通过3G/4G/GPRS/CDMA网络方式传送至后端监控系统进行存储、分析、显示，便于管理人员及时获取杆塔倾斜状态信息，可以及时判断杆塔倾斜的发展趋势，在达到报警状态时及时处理，防止杆塔倾斜造成倒塔、断线、跳闸等灾害事故发生。
三、主要功能
1、采用无线3G/GPRS/CDMA网络传送倾斜数据给监控中心系统。
2、具有远程控制采集倾斜数据功能，具有自动分析报警提示值班人员功能。
3、对监测的数据经分析后，以数字列表、曲线和图表的形式显示相关参数。
4、通过趋势分析软件做出趋势分析图，来推断杆塔倾斜的发展速度与趋势。
4、采用高效的太阳能及蓄电池供电方式，可以远程控制球机电源。
5、监控容量大，可设多级用户的权限管理。
6、具有高温、低温环境下工作，具有自加热功能。
7、采用三层高品质密封金属盒，具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。
四、配置参数
供电方式:太阳能及高性能聚合物蓄电池；
工作电压:DC12V；
通信方式:3G/GPRS/CDMA；
数据通道:RS485透明传输；
报警通道:1路，常开/常闭；
倾斜探测:1、高抗振>20000g，0.5ms，3次/轴；
2、高分辨率0.001°；
3、线路垂直方向角度范围：-90°~+90°，线路方向角度范围：-90°~+90°。
后台入软件平台：
1、平台接入：支持接入省局/市局PMS系统。
2、浏览方式：支持PC客户端/手机客户端实时查看杆塔倾斜数据。
3、远程管理：支持远程更新、配置与调试前端装置参数。
五、结语
智能电网的建设是一项巨大的工程，是一条完整、结实、可靠的链条，每一个环节都是如此重要，通过利用先进的通信、信息和控制技术，则是构建以信息化、自动化、数字化、互动化为特征的统一坚强智能化电网。电力铁塔状态在线监测系统（输电线路杆塔倾斜在线监测系统、电力铁塔安全监测报警系统）可帮助运维人员及时了解线路杆塔运行状态信息，为事故预防及事后分析提供事实依据，可为电网的安全运行保驾护航。
