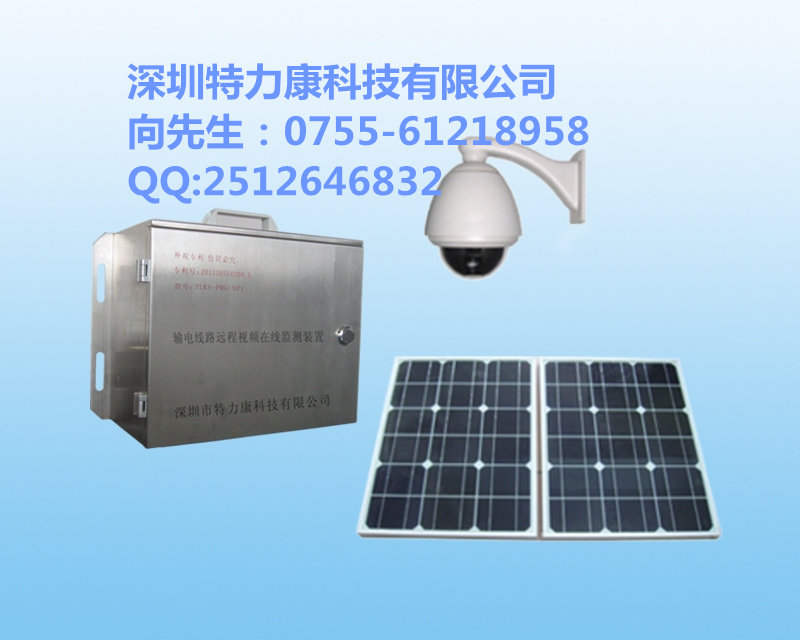

输电线路可视化在线监测系统

别称：输电线路危险点远程图像监控装置、电力远程视频监控系统

型号：TLKS-PMG-100

品牌：特力康科技

编辑： 特力康小向

一、背景简述

我国高压输电线路传输距离长远，分布点多，线路路径跨越各种不同地区，常常会受到工程建设、施工车辆、超高树木、人为道窃等因素导致电力线路故障跳闸，甚至会引起杆塔变形、倾斜、倾倒等重大电力事故，因此研究输电线路可视化在线监测系统（输电线路危险点远程图像监控装置、电力远程视频监控系统），采取有效措施减少因外力破坏导致线路跳闸次数，加大电力线路安全隐患的整治力度，是确保电网线路安全稳定运行的关键。

二、原理说明

输电线路可视化在线监测系统（输电线路危险点远程图像监控装置、电力远程视频监控系统）是一套针对输电线路铁塔巡线、远程监控而设计的视频在线监测装置，可通过无线网络方式将监测到的图像视频数据信息上传到后端监控中心进行查看，运维工作人员可通过电脑客户端或是手机客户端对线路实现远程视频巡线，对违章施工、建房、植树等违法行为做到及时发现，快速处置，从而，减少各类违章施工对电力设施的破坏和影响。

三、主要功能

1、采用无线3G/GPRS/CDMA网络传送视频数据给监控中心系统。

2、具有高清晰数字视频及图片即时获取功能。

3、具有远程控制摄像机拍照、录像、变焦、聚焦、方位调整及预制位设置。

4、具有远程设置采集方式(自控方式或受控方式)、自动采集时间的功能；监测各线路杆塔的所有图像信息，同时具备对视频装置的远程控制和设置功能。

5、具有自动分析报警提示值班人员功能。

6、现场图像即时采集。通过现场在线红外监测到突发事件时产生报警信号并主动上传，在监控终端软件的控制下，将相应的现场图像（压缩图片或视频）即时发送至监控中心。

7、采用三层高品质密封金属盒，具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。

8、采用休眠、待机、定时启动视频传输、报警启动视频传输、短信启动视频传输等多种工作模式相结合，实现了真正意义的低功耗。

四、配置参数

1、供电方式：太阳能+高性能聚合物蓄电池

2、工作电压：DC12V

3、通信方式：3G/GPRS/CDMA

4、视频通道：4路，切换传输

5、报警通道：1路，常开/常闭

6、监测数据：

1）、温度、湿度、风速（可选）、风向（可选）。

2）、监测顺线倾斜角和横向倾斜角。

3）、监测各线路杆塔的所有图像信息，同时具备对视频装置的远程控制和设置功能。

7、后端软件平台：

1）、平台接入：支持接入省局/市局PMS系统
2）、浏览方式：支持PC客户端/手机客户端实时视频浏览

3）、远程管理：支持远程更新、配置与调试前端装置参数

8、摄像机：

1）、像素数：PAL:704(H)×576(V)

2）、水平分辨率：480 TVL(彩色)/520 TVL(黑白)

3）、蕞低照度：1.0Lux/F1.4(彩色)/0.01Lux/F1.4(黑白)

4）、变焦率：18倍光学变焦，12倍电子变焦；

5）、预置位数量：128

6）、水平旋转角度：0°-360°/俯仰角度 -3°+ ±90°

五、结语

输电线路是电力系统的主要输电介质，直接关系着用户用电的好坏。而我司输电线路可视化在线监测系统（输电线路危险点远程图像监控装置、电力远程视频监控系统）的到来，可实现实时在线监测电网输电线路的运行状态，是为电网安全运行打造“防护堤”，不仅可提高线路管理人员对线路运行实时状况的监测力度，提升危险点的管理水平，同时，对进一步确保安全生态态势平稳推进，全力保障用户用电正常稳定具有重要意义。
