SWP-EZ83三相可编程智能电力仪表

SWP-EZ83三相可编程智能电力仪表

产品概述

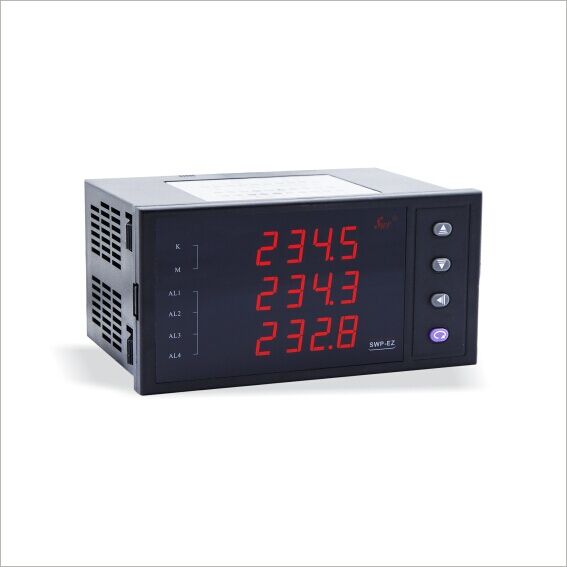

香港昌晖SWP-EZ83三相可编程智能电力仪表采用交流采样技术，能分别测量电网中的电流，电压，功率，功率因数等电参数，可通过面板硅胶按键设置内部参数。带RS-485通讯接口,采用MODBUS  RTU协议 ；也可将电量信号转化成3路标准的直流模拟信号输出，带4路继电器报警输出。
技术参数
规 格 说 明
功 能 ?多种参数测量：电流/电压/频率/有功功率/无功功率/功率因数
?报警输出功能:常开继电器     ?高精度:0.2S级可定制
?变送（PV)输出:DCV,DCI      ?通讯功能：RS-485
电 源 85~265VAC 50/60Hz 100-300VDC
功率消耗 5VA
显示类型 7段LED显示[红色]
精度等级 电流、电压：0.5级；频率：0.05Hz；有功功率：0.5级；无功功率：1.0级
设定类型 前面板按键设定
输入 标准值 电压：100V，200V，300V，400V，500V 电流：1A，5A或由客户指定
过载 电流：持续1.2倍，瞬时10倍/1秒 电压：持续1.2倍，瞬时2倍/1秒
频率 45~65HZ
输出 继电器 250VAC 5A
电流 0-20mADC,4-20mADC 负载≤500Ω
电压 0-5VDC,1-5VDC 输出能力≤250Ω
通讯 协议 MODBUS  RTU协议
波特率 1200，2400，4800，9600，19200bps
接口 RS485
报警输出 带回差报警输出 ON/OFF 全量程
采样时间 0.5秒
耐压 2000VAC 50/60Hz 1分钟
抗振动 0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时
绝缘强度 Min.100MΩ(at 500VDC)
抗干扰 模拟方波发生器干扰（脉冲宽度μs)±2kV
记忆保持 约:10年.(使用无电压半导体记忆型)
环境温度 -10~55℃(未结冰状态)
储存温度 -20~60℃(未结冰状态)
环境湿度 35~85%RH
重量 140g-600g
型谱表
型 号 代 码 说 明
SWP-EZ83 □ □ □ -□□ -□ □ □ -□ □ □ -□ □ □ □ -□ □ SWP-EZ系列可编程电力仪表
显示方式 E 超高亮数码管显示（可省略）
外形尺寸 4

7
8

9
96×48mm(横式)，48×96mm(竖式)
72×72mm
160×80mm(横式)，80×160mm(竖式)
96×96mm
电网类型 3
4 三相三线
三相四线
功能代号 -AI
-AV
-AP
-AQ
-PF
-AF
-AS
-AM
交流电流表
交流电压表
有功功率表
无功功率表
功率因数表
频率表
视在功率表
多功能表
通讯功能 -□ 参见“通讯方式”
电流输入
范围 0
1
5
无电流输入
0~1A
0~5A
电压输入
范围 □ 参见“电压输入”
第一变送
输出方式 -□ 参见“输出方式
第二变送
输出方式 □ 参见“输出方式”
第三变送
输出方式 □ 参见“输出方式
第一报警方式 -□ 参见“报警方式”
第二报警方式 □ 参见“报警方式”
第三报警方式 □ 参见“报警方式”
第四报警方式 □ 参见“报警方式”
供电方式
 -T


  A85~265V供电（开关电源）
外形特征    -X
-S 横式显示仪表（可省略）
竖式显示仪表
★通讯方式：
代 码 0 8 9
通讯方式 无通讯 RS-485 特殊规格
★输入电压：
代 码 0 1 2 3 4 5 8
输入电压 无电压输入 0-100V 0-200V 0-300V 0-400V 0-500V 客户指定
★输出方式：
代 码 0 2 3 4 5 8
输出方式 无变送 4-20mA 0-10mA 1-5V 0-5V 特殊规格
★报警方式：
代码 H N
报警方式 常开继电器报警输出 无报警输出
