昌晖SWP-EZ单向交流电工显示控制仪

产品介绍

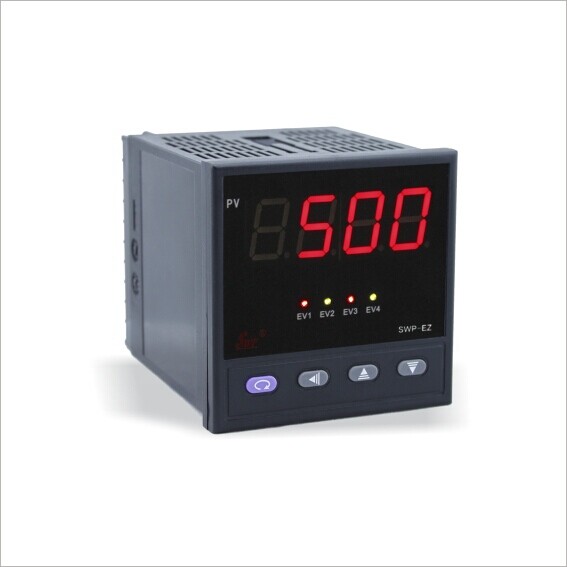

SWP-EZ系列单相可编程智能电力仪表采用交流采样技术，能分别测量电网中的电流，电压，功率，功率因数等电参数，可通过面板硅胶按键设置内部参数。带RS-485通讯接口,采用Modbus协议；也可将电量信号转换成标准的直流模拟信号输出；带2路继电器报警输出。
技术参数
规 格 说      明
功   能 ?多种参数测量：电流/电压/频率/有功功率/无功功率/功率因数
?多种输出功能:Relay,SSR,SCR  ?通讯功能:RS232,RS485
?变送（PV)输出:DCV,DCI       ?馈电输出:DC24V,DC12V,DC5V
电   源 85~265VAC  50/60Hz    24VDC
功率消耗 5VA
显示类型 7段LED显示[红色]
精度等级 电流、电压：0.5级；频率：0.05Hz；有功功率：0.5级；无功功率：1.0级
设定类型 面板按键设定
输入 标准值 电压：100V，200V，300V，400V，500V   电流：1A，5A或由客户指定
过载 电流：持续1.2倍，瞬时10倍/1秒 电压：持续1.2倍，瞬时2倍/1秒
频率 45~65HZ
输出 继电器 250VAC 5A
SSR 24VDC ±3V 30mA Max.
SCR 400V/0.5A
电流 0-20mADC,4-20mADC 负载≤500Ω
电压 0-5VDC,1-5VDC 输出能力≤250Ω
馈电输出 DC24V,DC12V,DC5V 30mA Max.
通讯 功能 MODBUS协议,SWPBUS协议
波特率 1200，2400，4800，9600，19200bps
接口 RS232，RS485
报警输出 带回差报警输出   ON/OFF 全量程
采样时间 0.5秒
耐压 2000VAC 50/60Hz 1分钟
抗振动 0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时
绝缘强度 Min.100MΩ(at 500VDC)
抗干扰 模拟方波发生器干扰（脉冲宽度μs)±2kV
记忆保持 约:10年.(使用无电压半导体记忆型)
环境温度 -10~55℃(未结冰状态)
储存温度 -20~60℃(未结冰状态)
环境湿度 35~85%RH
重量 140g-600g

选型表
型 号 代 码 说 明
SWP-EZ □ □ □ -□□ -□ □ □ -□ -□ -□ -□ -□ -□ SWP-EZ系列可编程电力仪表
显示方式 E 超高亮数码管显示（可省略）
外形尺寸 1
4

7
8

9 48×48mm
96×48mm(横式)，48×96mm(竖式)
72×72mm
160×80mm(横式)，80×160mm(竖式)
96×96mm
电网类型 1 单相
功能代号 -AI
-AV
-AP
-AQ
-PF
-AF
-DA
-DV 交流电流表
交流电压表
有功功率表
无功功率表
功率因数表
频率表
直流电流表
直流电压表
通讯功能 -□ 参见“输入电压”
电流输入范围 0
1
5 无电流输入
0~1A
0~5A
电压输入范围 □ 参见“输入电压”
变送输出方式 -□ 参见“输出方式”
第一报警方式 -□ 参见“报警方式”
第二报警方式 -□ 参见“报警方式”
馈电输出 -P DC24V馈电输出
供电方式 -W
-T
  - DC24V供电
A85~265V供电（开关电源）
AC220V（线性电源，默认）
外形特征 -X
-S 横式显示仪表（可省略）
竖式显示仪表
★通讯方式：
代 码 0 8 9
通讯方式 无通讯 RS-485 特殊规格
★输入电压：
代 码 0 1 2 3 4 5 8
输入电压 无电压输入 0-100V 0-200V 0-300V 0-400V 0-500V 客户指定
★输出方式：
代 码 0 2 3 4 5 8
输出方式 无变送 4-20mA 0-10mA 1-5V 0-5V 特殊规格
★报警方式：
代 码 H C S N
报警方式 常开继电器报警输出 SCR报警输出 SSR报警输出 无报警输出
