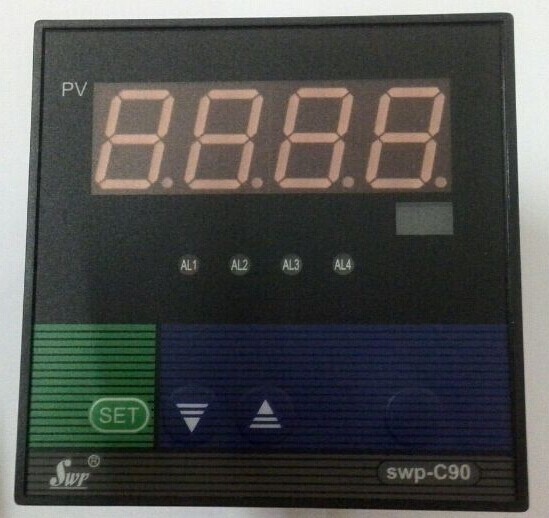

SWP-C903温控器

SWP-C903温控器

SWP-C903 SWP-C904 SWP-C901系列温控器，温控仪，数显表。

SWP-C903-01-23-HL

SWP-C903-02-23-HL

SWP-C903-01-12-HL

SWP-C903-02-12-HL

SWP-C903-01-18-HL

SWP-C903-02-18-HL

SWP-C903-01-08-HL

SWP-C903-02-08-HL

SWP-C903温控器/温控仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。

SWP-C903温控器/温控仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。
SWP-C903温控器/温控仪广泛适用于航空、石油、化工、水泥厂、制药厂、制糖厂、造纸厂、自动化安装工程、染色生产设备等行业中。
一、主要特点
SWP-C903温控器/温控仪采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。
二、技术参数
规 格 说      明
使用
环境 环境温度 0~50℃
相对湿度 ≤85RH   避免强腐蚀气体
供电电压 常规型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源
功耗 ?≤6W（AC220V 线性电源供电）
?≤6W（AC85~260V 开关电源供电）
?≤6W（DC24V 开关电源供电）
输入
信号 模拟量 热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ
开关量 脉冲信号：波形——矩形、正弦或三角波    辐度——大于4V（或根据用户要求任定）
                    范围——0~10KHz（或根据用户要求任定）
接点信号：电接点输入信号
输出
信号 模拟量输出 DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω）
DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ）
开关量输出 继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载）
可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V
固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调）
双向可控硅输出-SOT可控硅输出，5A/400V
通讯输出 接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 仪表内部自由设定
馈电输出 DC 24V 负载≤30mA
测量精度 ±0.2%FS±1字或±0.5%FS±1字
分辨率 ±1字
测量范围 -1999~9999字
显示方式 -1999~9999字测量值显示     -1999~9999字设定值显示    发光二级管工作状态显示
方式 控制/报警方式为带回差上限或下限报警(用户可自由设定)
控制精度 ±1字
温度补偿 0~50℃数字式温度自动补偿
打印控制 可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C
打印精度 同仪表精度
参数设定 面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定
保护方式 输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、
电源欠压自动复位、工作异常自动复位（Watch Dog）
