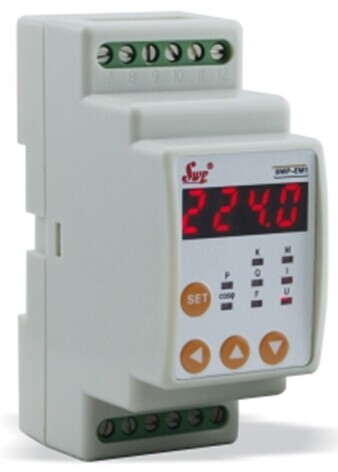

SWP-EM单相电力仪表
SWP-EM单相电力仪表
产品介绍
香港昌晖SWP-EM单相电力仪表采用先进的交流采样技术，能分别测量电网中的电流，电压，频率，功率，功率因数等电参数，可通过面板薄膜开关切换显示通过RS-485通讯接口与微机实现通讯，也可将电量信号转换成标准的直流模拟信号输出，极大地方便了用电自动化管理；采用标准导轨式安装,节省空间。
技术参数
规格 说 明
功能 ?多种参数测量：电流/电压/频率/功率/功率因数
?变送（PV）输出:DCV,DCI ?通讯功能:RS-485
电源 85~265VAC 50/60Hz 24VDC
功率消耗 ＜2VA
显示类型 7段LED显示[红色]/LCD液晶显示
精度等级 电流、电压：0.2级；频率：0.05Hz；有功功率：0.5级；无功功率：1.0级
设定类型 面板按键设定
输入 标准值 电压：100V，200V，300V，400V，500V 电流：1A，5A或由客户指定
过载 电流：持续1.2倍，瞬时10倍/1秒电压：持续1.2倍，瞬时2倍/1秒
频率 45~65HZ
输出 继电器 250VAC 5A
电流 0-20mADC,4-20mADC 负载≤500Ω
电压 0-5VDC,1-5VDC 输出能力≤250Ω
通讯 协议 MODBUS RTU协议
波特率 1200，2400，4800，9600，19200，115200bps
接口 RS485
采样时间 0.5秒
耐压 2000VAC 50/60Hz 1分钟
抗振动 0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时
绝缘强度 Min.100MΩ(at 500VDC)
抗干扰 模拟方波发生器干扰（脉冲宽度μs）±2kV
记忆保持 约:10年.(使用无电压半导体记忆型)
环境温度 -10~55℃(未结冰状态)
储存温度 -20~60℃(未结冰状态)
环境湿度 35~85%RH
外形尺寸 88 x 37 x 63 mm
重量 140g-300g
选型表
型 号 代 码 说 明
SWP-EM □ □ -□□ -□ □ □ -□ □ SWP-EM系列导轨式电力仪表
显示方式 C
E
N
LCD液晶显示
超高亮数码管显示（可省略）
无显示
电网类型 1 单相
功能代号 -AI
-AV
-AP
-AQ
-PF
-AF
-AM
交流电流表
交流电压表
有功功率表
无功功率表
功率因数表
频率表
多功能表
通讯功能 -□ 参见“通讯方式”
电流输入范围 0
1
5
无电流输入
0~1A
0~5A
电流输入范围 □ 参见“输入电压”
变送输出方式 -□ 参见“输出方式“
供电方式 -W
-T DC24V供电
AC85~264V供电（开关电源）
★通讯方式：
代 码 0 8 9
通讯方式 无通讯 RS-485 特殊规格
★输入电压：
代 码 0 1 2 3 4 5 8
输入电压 无电压输入 0~100V 0~200V 0~300V 0~400V 0~500V 客户指定
★输出方式：
代 码 0 2 3 4 5 8
输出方式 无变送 4~20mA 0~10mA 1~5V 0~5V 特殊规格
