功能特点
● 数字化闭环反馈控制方式，全自动调压模式，输出电压自动修正，且不受外界电网波动影响，保证测试的准确性
● 内置工业计算机，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝

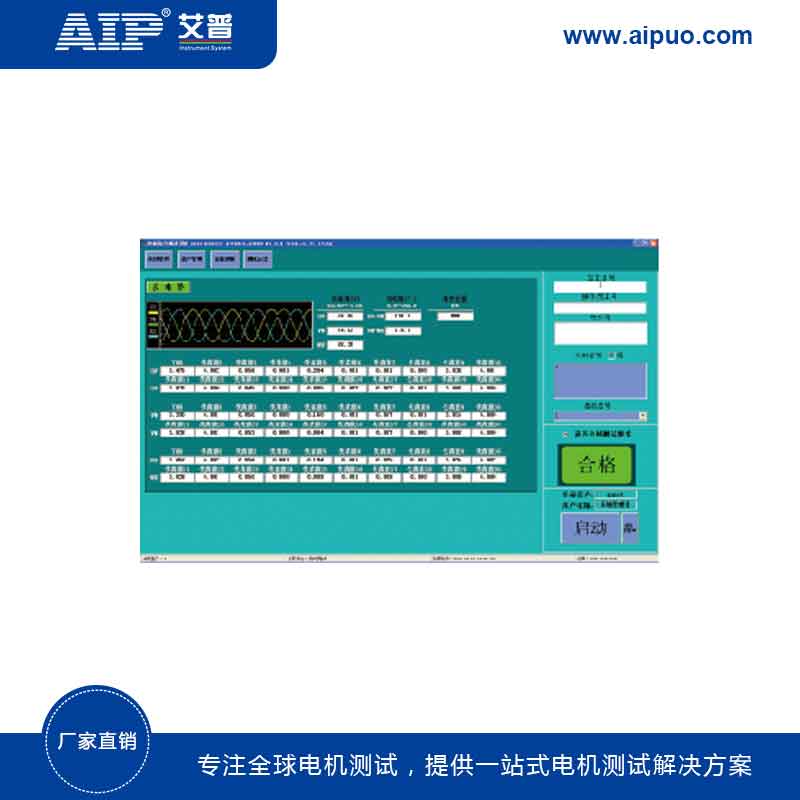

● 人性化操作界面，采用WINOOWs操作系统，专业控制软件，界面简洁清晰
● 实时检测环境温度，电阻测试结果自动转换为标准温度值，结果判定更为简便，同时保证测试的一致性
● 测试系统可以与各类型生产管理系统融合，可定制条码扫描、报表铭牌打印等扩展功能
● 测试仪器控制核心采用ARM高速处理器，数据处理全面快速
● 可与变频电源通信，控制变频电源输出
产品概述

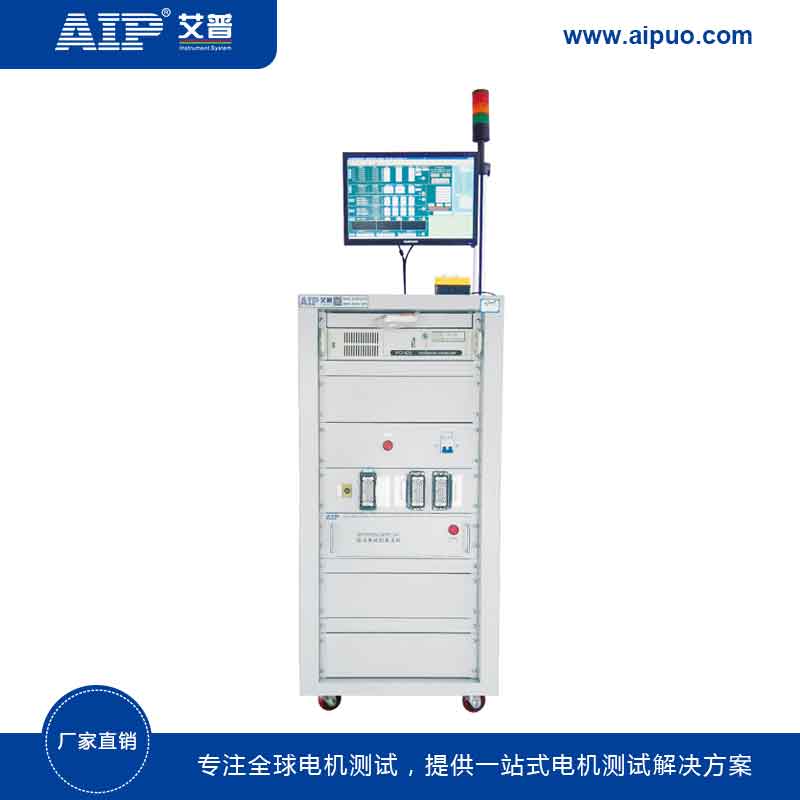

本产品主要适用于伺服电机整机的安全性能、反电动势、霍尔、编码器性能出厂指标检测，一次接线，一站式完成全部性能检测。系统采用工业计算机集中控制，具有稳定性高、体积小、速度快、效率高等特点。
测试项目
交流耐压、绝缘电阻、直流电阻、电感测试、反电动势、霍尔特性、编码器测试（选配）。
技术参数
型 号
AIP988X系列
测试项目
交流耐压、绝缘电阻、直流电阻、电感测试、反电动势、霍尔特性、编码器测试（选配）
交流耐压
输出电压设定范围/精度
AC 200～3000V ±(3%×设定值+5个字)
击穿电流测量范围/精度
0.10～25.00mA ±（3%×显示值+3个字）
测试时间范围
0～300s
绝缘电阻
输出电压设定范围/精度
DC 500V/1000V ±(3%×设定值+3V)
绝缘电阻测量范围/精度
1～500MΩ ≤100MΩ：±(5%×显示值+3个字) >100 MΩ：±(8%×显示值+8个字)
测试时间范围/分辨率
1～300s
电感测试
测试频率
100Hz/120Hz/1kHz/10kHz
测试电平范围
0.1Vrms/0.3Vrms/1Vrms
电感测量范围/精度
1.00uH～9.999kH 基本精度 0.5%
品质因数范围
0.0001～9999.9
直流电阻测试
电阻测量范围/精度
0.01Ω～20KΩ ±(0.5%×读数+2个字) 可设定温度补偿，四线制测量
测试时间范围/分辨率
1～300s 1s/步
反电动势
测量范围/精度

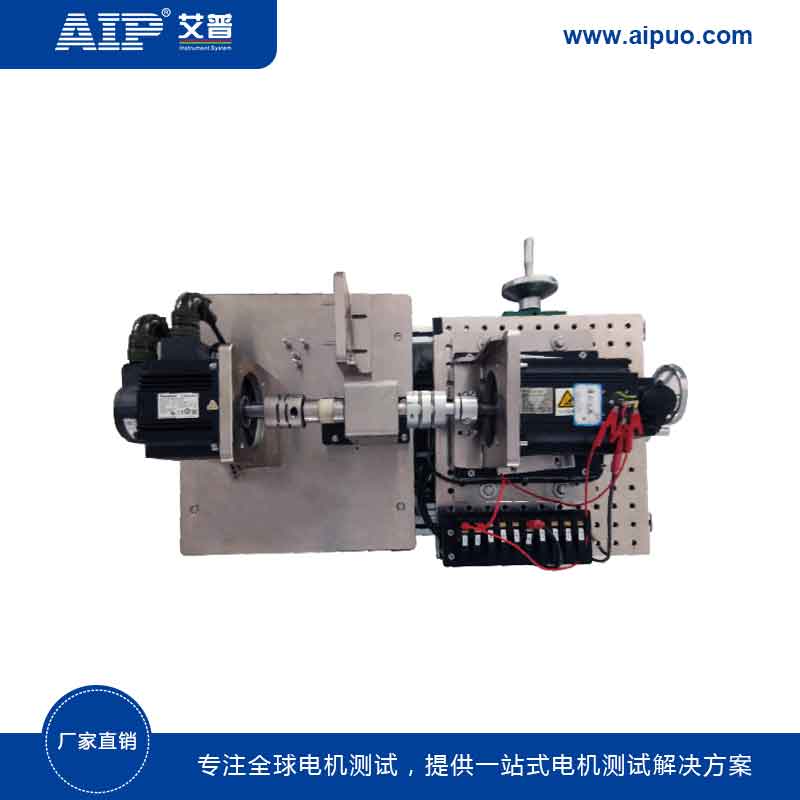

AC 2～100.0V（有效值），±(0.5％的示值+1个字)，转速1000转
波形显示
AB，BC，CA一个360°机械角度的波形
相序判断
A-B-C\A-C-B
相位差
相位差范围 0.0-360.0°，精度：±1°，以过正零点为基准U、V、W 三相电压相位差
霍尔特性
VCC电源
0～18.00V ±(1%×显示值+1个字)
高低电平范围/精度
0.0～18.00V ±(1%×显示值+1个字)
频率
1 ～ 599Hz
占空比
0.1-99.9%
相序判断
A-B-C\A-C-B
编码器测试（选配）
VCC电源
0～18.0V ±(1%×显示值+1个字)
高低电平范围/精度
0.0～18.0V ±(1%×显示值+1个字)
频率
1 ～ 599Hz
通道
A+A-/B+B-/Z+Z-/U+U-/V+V-/W+W-
相位差
0.0-360.0°，精度：±1°，以过正零点为基准U/V/W相位差、UVW与反电势的相位差、A/B相位差、 U/V/W/Z信号与反电势的相位差
