功能特点
操作简单：10.4寸LCD大液晶，触摸屏、数字按键两种操作模式，可随意选择，人性化操作界面，功能界面自带帮助文档
超高性能：兼容耐压、绝缘、匝间、电阻、转向、电感等测试项目
适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确
易于维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换
超高效率：一次接线，一站式完成全部性能检测
使用方便：专业测试软件，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘
接口丰富：仪表自带USB、LAN（可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展
多样启动：启动方式可选按钮启动、滑罩启动、网络启动，可自由选择
语言支持: 产品标配中文操作界面，可选配多种语言界面，满足国内外客户使用
智 能 化：系统可通过网络接口与外部互联网进行连接，实现数据交互与资源共享，满足新一代物联网的需要
模 块 化：测试模块完全独立，可根据需求实现串行或并行测试，单工位或多工位组合测试模式

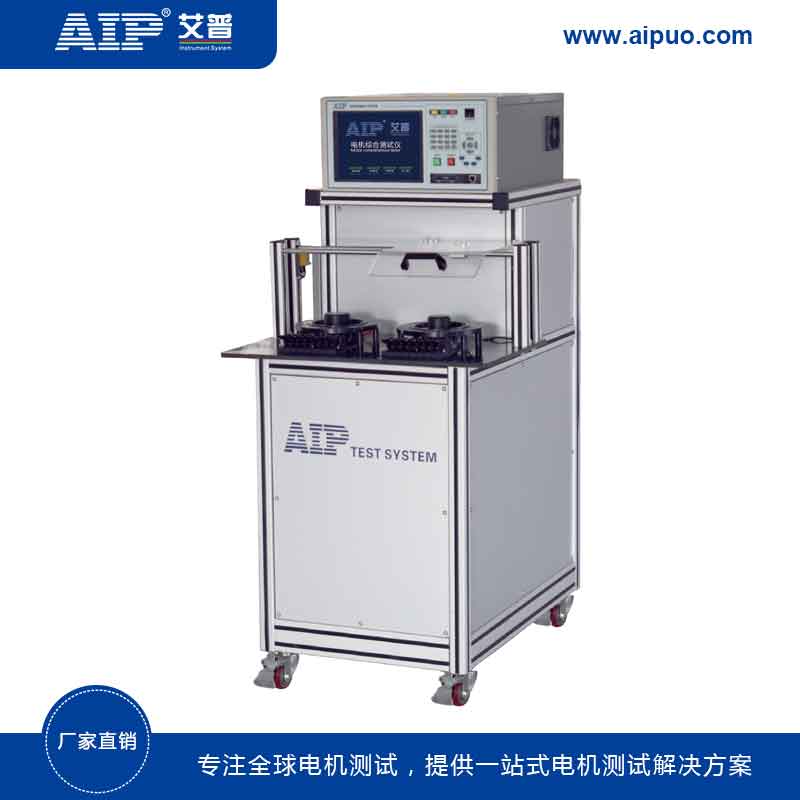

产品概述
本产品适用于各类型电机定子的电气性能检测，比如家电电机（洗衣机、空调、风扇等）、水泵电机、步进电机、罩极电机、串激电机、伺服电机等，一站式测试完成所有设定项目，稳定、快速、高效、精准，现已出口到多个国家。
测试项目
交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、反嵌、转向
技术参数
|
型 号 |
AIP8911-036 |
AIP8912-036 |
AIP8913-036 |
AIP8914-036 |
AIP8915-036 |
|
测试对象 |
单相电机定子（单速、多速） |
||||
|
测试工位 |
双工位 |
||||
|
交流耐压 |
|||||
|
输出电压设定 |
范围/精度 AC 500～3000V ±(2%×设定值+10V) |
||||
|
击穿电流测量范围/精度 |
0.10～20.00mA ±(2%×显示值+0.05mA) |
||||
|
击穿电流预置报警范围 |
上限：0.10～20.00mA；下限：0.00～20.00mA |
||||
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
||||
|
电弧侦测 |
1～9级(9级为最高灵敏度) |
||||
|
绝缘电阻 |
|||||
|
输出电压设定范围/精度 |
DC 500V/1000V ±(2%×设定值+10V) |
||||
|
绝缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) |
||||
|
绝缘电阻报警设定范围 |
上限：0～500MΩ；下限：1～500MΩ |
||||
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
||||
|
匝间测试 |
|||||
|
输出电压设定范围/精度 |
500～3000V ±(3%×显示值+8V) |
||||
|
采样频率 |
100MHz |
||||
|

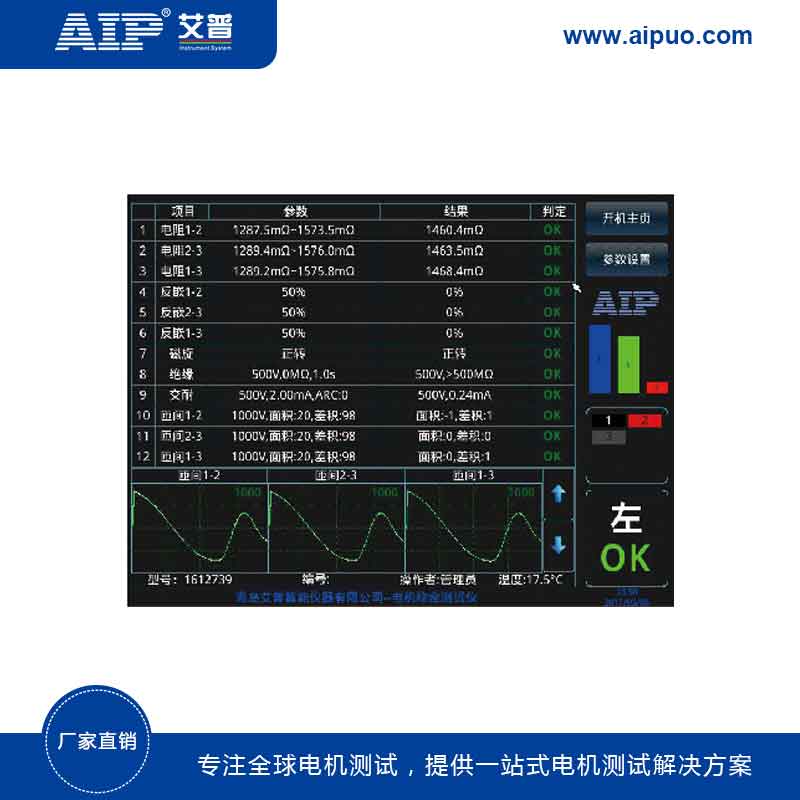

波形比较项目直流电阻测试 |
面积、差积、电晕、相位；测试界面显示三个匝间波形 |
||||
|
测量范围 |
10.0mΩ～20KΩ |
||||
|
测量精度 |
±(0.3%×显示值+3个字) 可设定温度补偿 |
||||
|
测试时间范围/分辨率 |
0～20s 0.1s/步 |
||||
|
测量范围/测量精度 |
-10.0℃～+50.0℃ ±0.5℃ |
||||
|
电感测试 |
|||||
|
测试频率 |
100Hz\120Hz\ 1kHz\10kHz |
|
|
100Hz\120Hz\ 1kHz\10kHz |
|
|
测试电平 |
0.3V\0.6V\1V |
|
|
0.3V\0.6V\1V |
|
|
测试范围/基本精度 |
1μH～2H |
|
|
1μH～2H |
|
|
基本精度 |
0.5% |
|
|
0.5% |
|
|
反嵌 |
|||||
|
反嵌判断 |
检测线包存在是否上、下或者 左、右嵌入不对情况 |
|
|||
|
测量范围 |
线包反嵌>5% |
|
|||
|
分辨率 |
1% |
|
|||
|

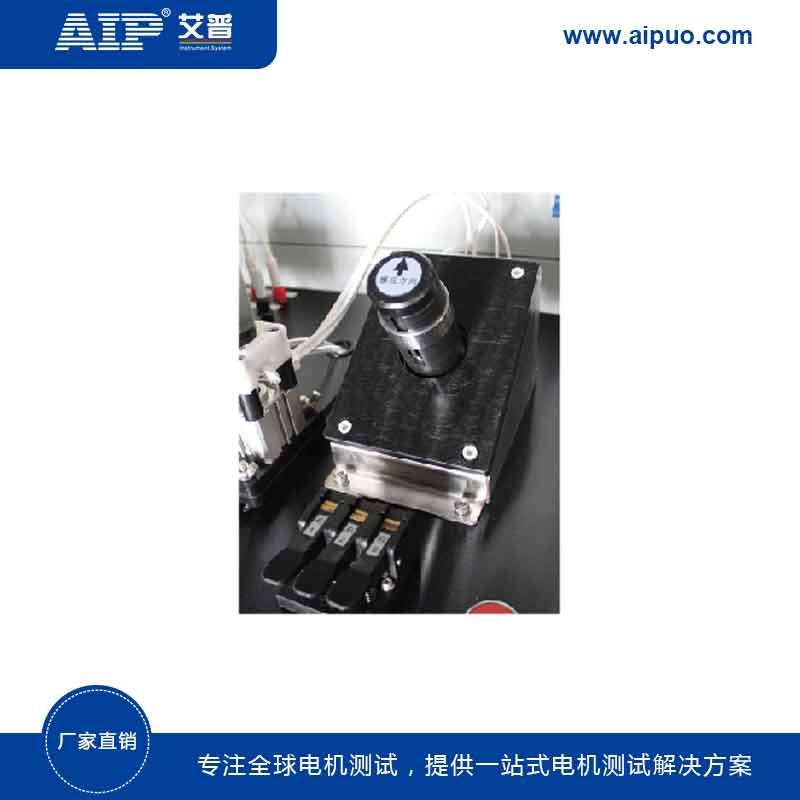

转向 |
|||||
|
转向判断 |
正转、反转、不转 |
|
|||
