功能特点
集成设计：一体化架构创新设计方案，简化操作工位
快速夹装：采用简单高效的装夹方案，方便产线人员操作，满足产线生产节拍
快速测试：经由系统预设测试项目，可提高生产测试效率
便捷操作：专业测试软件，人性化操作界面

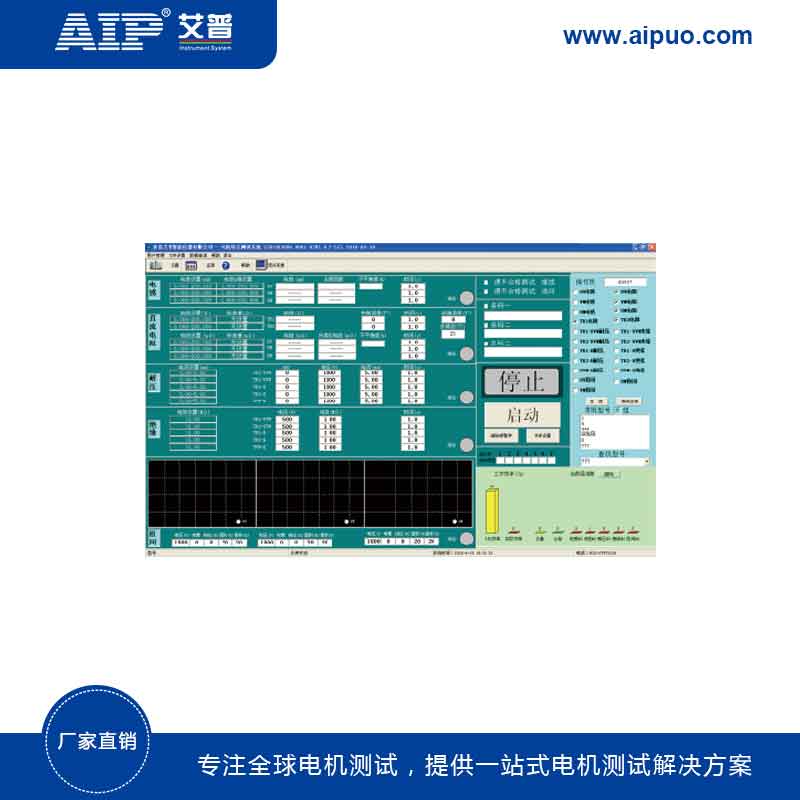

软件特色：图形化界面（WINOOWs XP 作业环境），开放性架构软件平台
数据管理：测试项目编辑功能、测试报告导出功能、测试数据分析功能、用户权限设定功能、支持条码录入功能扩展性强：支持功能定制
产品概述

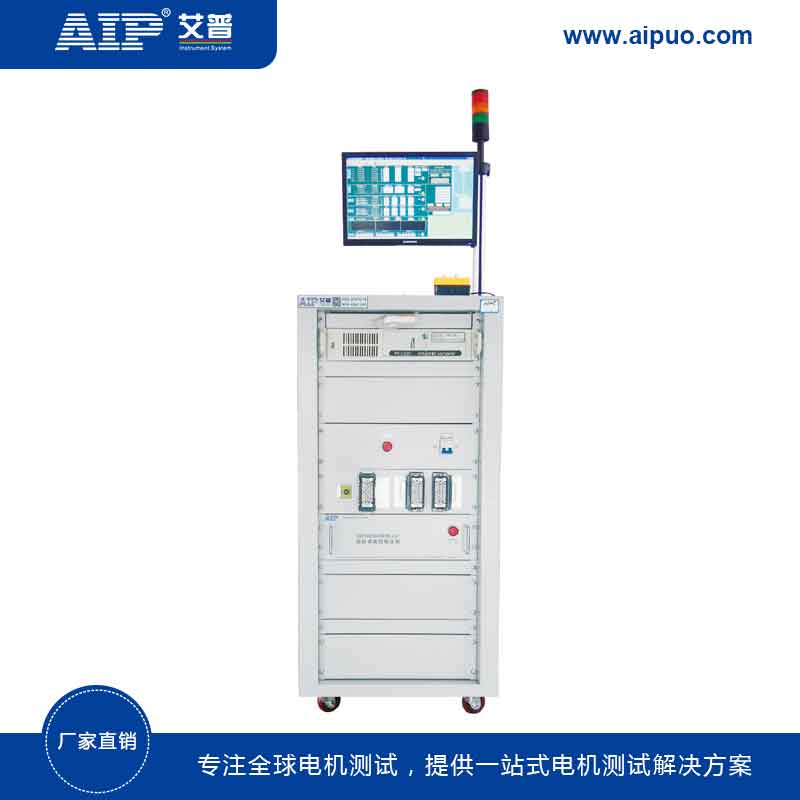

本系列产品应用于新能源汽车电机定子/整机电气综合性能参数快速精准测试。系统选用测试线夹模式夹装测试，针对不同规格电机兼容性强，测试项目可根据产品特点及需求增减或定制。测试完成后给出合格及不合格指示及声光报警。
测试项目
交流耐压、绝缘电阻、匝间耐压、线圈电阻、热敏电阻、旋变电阻、线圈电感、反电动势、相序。
技术参数
|
型 号 |
AIP9883EV系列 |
AIP9863EV系列 |
|
测试对象 |
电动汽车驱动电机 |
电动汽车驱动电机定子 |
|
测试工位 |
单工位测试线夹 |
|
|
数据存储方式 |
工控机电脑存储 |
|
|
交流耐压 |
||
|
测试回路：线圈--外壳、热敏电阻-线圈 |
||
|
输出电压设定范围/精度 |
AC 200～3000V ±(3%×设定值+5个字) (可选配5000V) |
|
|
击穿电流测量范围/精度 |
0.10～25.00mA ±(3%×读数+5个字) (可选配100mA) |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
|
电弧侦测 |
1～9级(9级为最高灵敏度) |
|
|
绝缘电阻 |
||
|
测试回路：线圈--外壳、热敏电阻-线圈 |
||
|
输出电压设定范围/精度 |
DC 500V/1000V ±(3%×读数+3V) |
|
|
绝缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(5%×显示值+3个字) >100 MΩ：±(8%×显示值+8个字) |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
|
线圈电阻 |
||
|
测量范围及精度 |
5mΩ～2000Ω ±(0.5%×读数+2个字) 可设定温度补偿 |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
|
热敏电阻 |
||
|
测试回路：三个热敏电阻，三个通道 |
||
|
测量范围及精度 |
1.0Ω～20KΩ ±(0.5%×读数+2个字)，可定制量程 |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
|
旋变电阻 |
||
|
测试回路：激励线圈、正弦线圈、余弦线圈 |
|
|
|
测量范围及精度 |
1mΩ～2000Ω ±(0.5%×读数+2个字) 可设定温度补偿 |
|
|
测试时间范围/分辨率 |
1～300s 1s/步 |
|
|
线圈电感--选配 |
||
|
测试频率 |
100Hz/120Hz/1kHz/10kHz |
|
|
测试电平范围 |
0.1Vrms/0.3Vrms/1Vrms |
|
|
电感测量范围/精度 |
1.00uH～9.999kH 基本精度 0.5% |
|
|
品质因数范围 |
0.0001～9999.9 |
|
|
反电动势--选配 |
||
|
电机转子在外部拖动装置定速拖动旋转过程中，检测UVW之间的反馈电压 |
||
|
电压测量范围/精度 |
20～200V ±(0.5%×显示值+0.5V)，量程可定制 |
|
|
转速设置范围 |
外部拖动装置单独设定 |
|
|
相序判断 |
U-V-W \ U-W-V |
|
