功能特点
操作简单：10.4寸LCD大液晶，触摸屏、数字按键两种操作模式，可随意选择，人性化操作界面，功能界面自带帮助文档
超高性能：兼容耐压、绝缘、匝间、电阻、转向、空载、堵转、低压启动等测试项目
适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确
易于维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换
超高效率：一次接线，一站式完成全部性能检测
使用方便：专业测试软件，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘。
接口丰富：仪表自带USB、LAN（可转换为RS232或RS485）等接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展
多样启动：启动方式可选按钮启动、滑罩启动、网络启动，可自由选择
语言支持: 产品标配中文操作界面，可选配多种语言界面，满足国内外客户使用
智 能 化：系统可通过网络接口与外部互联网进行连接，实现数据交互与资源共享，满足新一代物联网的需要
产品概述

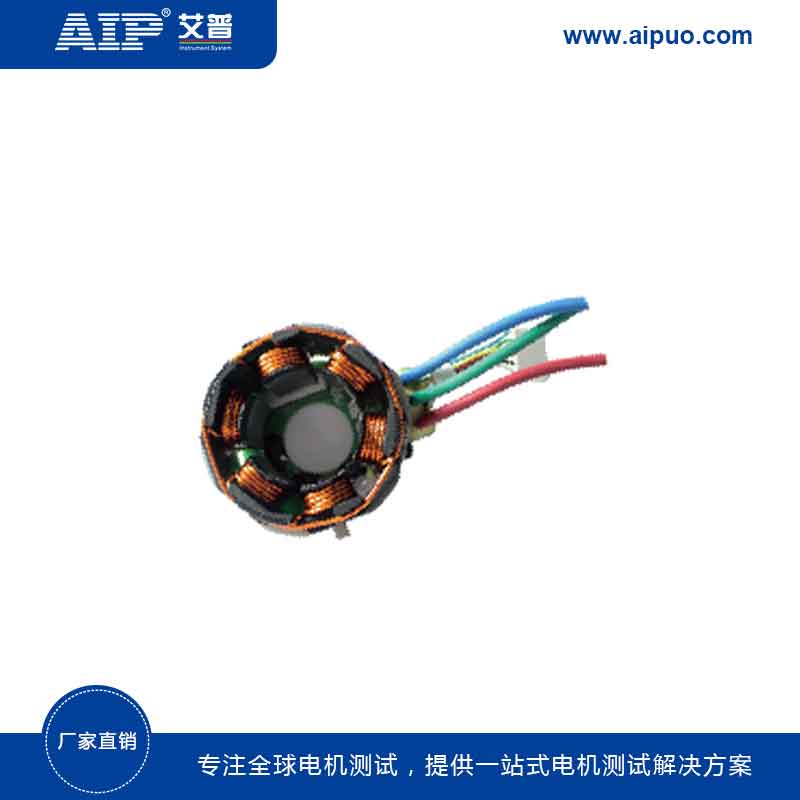

本产品适用于电动工具直流无刷电机电气性能检测，一站式测试完成所有设定项目，具有稳定性高、体积小、速度快、效率高等特点。
测试项目
交流耐压、绝缘电阻、匝间耐压、直流电阻、空载性能、霍尔特性
技术参数
|
型 号 |
AIP892X系列 |
|
测试对象 |
电动工具直流无刷电机 |
|
测试工位 |
双工位 |
|
交流耐压 |
|
|
输出电压设定范围/精度 |
AC 500～3000V ±(2%×设定值+10V) |
|
击穿电流测量范围/精度 |
0.10～20.00mA ±(2%×显示值+0.05mA) |
|
测试时间范围/分辨率 |
0.5～20s 0.1s/步 |
|
电弧侦测 |
1～9级(9级为最高灵敏度) |
|
绝缘电阻 |
|
|
输出电压设定范围/精度 |
DC 500V/1000V ±(2%×设定值+10V) |
|
绝缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) |
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
|
匝间测试 |
|
|
输出电压设定范围/精度 |
500～3000V ±(3%×显示值+8V) |
|
波形比较项目 |
面积、差积、电晕、相位；测试界面显示三个匝间波形 |
|
直流电阻测试 |
|
|
测量范围及精度 |
10.0mΩ～20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿 |
|
测试时间范围/分辨率 |
0～20s 0.1s/步 |
|
测量范围/测量精度 |
-10.0℃～+50.0℃ ±0.5℃ |
|
空载特性 |
|
|
电压测试范围 |
DC:20～400V |
|
电压精度 |
±(0.5%×显示值+1个字) |
|
电流测试范围 |
0.02～2.0A |
|
电流精度 |
±(0.5%×显示值+2个字) |
|
功率测试范围 |
1.0-800W |
|
功率精度 |
±(0.5%×显示值+5个字) |
|
转向 |
|
|
转向判断 |
正转、反转、不转 |
|
霍尔特性 |
|
|
VCC电源 |
3.00～18.00V ±(0.5%×设定值+3个字) |
|
高低电平范围及精度 |
0.00～18.00V ±(0.5%×显示值+3个字) |
|
频率范围 |
1.0Hz～999.9Hz |
|
占空比范围 |
1.0～99.9% |
|
占空比精度 |
±(0.5%×显示值+2个字) |
