一、产品概述

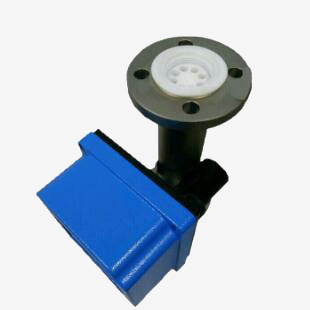

防腐型金属转子流量计（氯气、盐酸、硝酸、硫酸、液碱、丙烯酸等各种液体。）是工业自动化过程控制中常用的一种变面积流量测量仪表，具有体积小、检测范围大、使用方便的特点。可用于检测各类液体、气体的流量，特别适用于低流速、小流量的介质流量的测量。
金属转子流量计由测量管、浮子和指示器组成。浮子在测量管中自由的上下移动，改变管道中的流通面积。随着流量大小的变化，浮子在测量管中的垂直位置也发生相应的变化，通过磁性的传递系统将浮子位置准确传递到指示器的刻度盘上，指示流量值的变化。

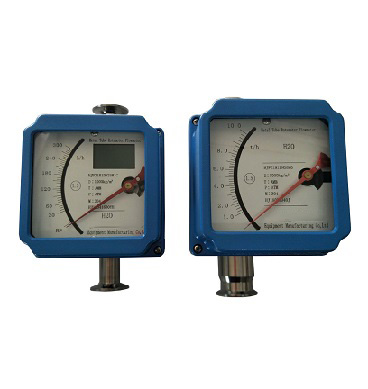

LZ系列金属转子流量计分就地指示型和智能远传型，具有指针显示瞬时流量，液晶显示瞬时、累计流量，标准4～20mA电流输出，上、下限报警，HART协议输出等多种功能，为不同的用户提供了广阔的选择空间。
二、防腐型金属转子流量计主要特点
工作可靠，维护量少，使用寿命长
1：10的较宽的量程比
全金属结构，坚固稳定，适合高温、高压、强腐蚀性介质
防爆设计结构适合易燃、易爆危险场合
新型磁耦合传感器保证信号传输稳定可靠
适合低流速小流量的介质流量的测量
可加装磁过滤器
智能型可选现场瞬时和累积流量显不
可选二线制、电池供电方式
可带保温、夹套设计
三、技术参数
|
测量范围 |
见参数表 | 介质粘度 | DN15＜5cp 、 DN25~100＜250cp |
| 量程比 | 1:10 | 环境温度 | 就地型-40℃~+100℃ ，远传型-20℃~+50℃ |
| 精确度 | 2.5级，1.5级 | 总高度 |
标准型250mm，其它见安装尺寸表 |
| 压力等级 | 1.6 2.5 4.0 6.3MPa | 电缆接口 | M20*1.5 ，1/2NPT |
| 介质温度 | -80~350℃ | 供电电源 | 24VDC ，±10%或锂电池 |
| 防腐型 | ＜100℃ | 防护等级 | IP65 |
| 负载电阻 | 150~350Ω | 输出信号 | 电流：4-20mA（二线制），电压：1-5V |
| 报警输出 | 上限、下限瞬时流量报警 | 液晶显示 | 瞬时流量显示数值报警，累积流量显示数值范围 |
| 防爆等级：EXibII CT5（本安型），EXd II BT4（隔爆型） | |||
|
连接方式：标准：法兰连接。法兰标准HG20592-97.特殊订货：可根据用户要求特定法兰或螺纹。 |
|||
四、测量范围
