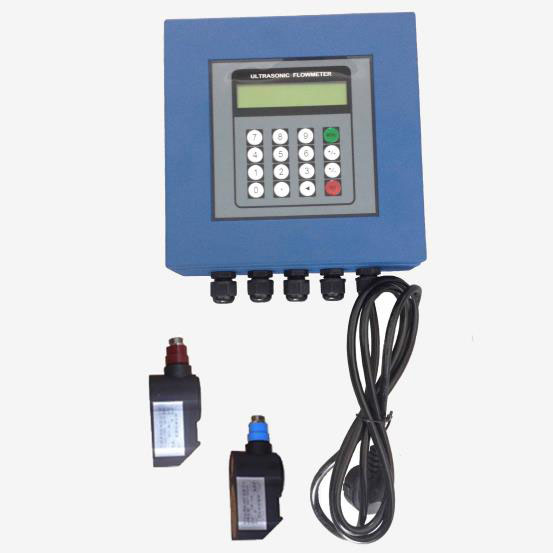

一、捆绑式超声波流量计概述
捆绑式超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分反射、差分接收专利数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽，抗干扰性强等特点。
二、捆绑式超声波流量计工作原理
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技 术）；介质流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：
式中：V—介质流速
θ—声速与液体流动方向的夹角
M—声束在液体的直线传播次数
D—管道内径
Tup—声束在正方向上的传播时间
Tdown—声束在逆方向上的传播时间
ΔT—Tup-Tdown
三、捆绑式超声波流量计技术参数、性能规格
被测介质：水、污水、海水、酒精、各种油类等能传导超声波的单一均匀稳定的液体
测量管径：外夹式DN15~DN3000(分小号、中号和大号探头3种)插入式DN≥80(适应钢管有内衬，铸铁管和水泥管) 兀型管段式DN15～DN40 标准管段式DN50～DN1000
测量精度：外夹式和插入式1.0级（±1.0%R） 兀型管段式和标准管段式0.5级（±0.5%R）
重复性：优于±0.2%或±0.5% 流体方向：正、反向双向计量，可计量正、负、净累积量 流速范围：0～±32m/s
适用管材:碳钢、不锈钢、铸铁、水泥、铜、PVC、铝等均匀、质密的管道，允许有衬里（外夹式传 感器不适用水泥管材）
流体温度：≤160℃ 流体浊度:≤10000ppm且气泡含量小
主机种类：固定壁挂式、固定盘装式、手持式、便携式、防爆型探头等
安装方式：外夹式、插入式、管段式
显示：全中文显示瞬时流量、流速、累积量、信号状态等
输出接口：4-20mA、继电器、OCT、RS232、RS485输出可选
输入接口：4-20mA模拟输入
其它功能：日、月、年累积器；上、断电
管理功能；工作状态自诊断功能 通讯协议：MODBUS协议
四、捆绑式超声波流量计如何正确选型
收集数据
1、被测流体名称
2、最大流量、最小流量
3、最高工作压力（插入式探头有此要求）
4、最高温度、最低温度
5、管道材料
6、管道内衬材料（如有）
7、管外径（或管壁厚度），管内径。
五、捆绑式超声波流量计如何选择安装方式
超声波探头共有V方式、Z方式和插入式三种安装方式 V方式（声波反射式）：当管道为新管道，内无污垢锈蚀现象，且管径较小，DN≤150时，建议采用V方式安装探头。 Z方式（声波直传式）：当管道为新管道，内无结垢锈蚀现象，且管径较大，DN>200时，建议采用Z方式安装探头。
插入式：适用于：1.管道内壁锈蚀或结垢严重；2.钢管内衬沙浆水泥等；3.水泥管；4.铸铁管等 探头外贴式有V方式和Z方式两种，插入式探头安装方式一般用Z方式。
