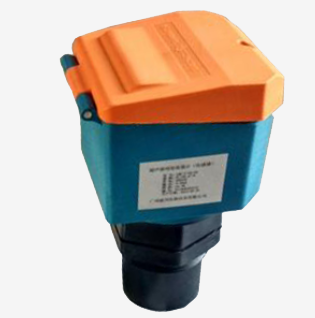

水渠流量计用来连续监测明渠中污水的流量并累计流量，适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。仪表内置EEPROM，确保停电时仪器内累计流量不会丢失。
水渠流量计还配有专门为石油、化工部门设计的防爆耐腐蚀型探头，以满足石油、化工等部门防爆区污水流 量的测量要求【防爆等级EXia（d）iaⅡBT4】，特别适用于含油废水的流量计量。
我们可以为用户提供配套的巴歇儿槽、三角堰、矩形堰、显示表头，或为用户免费设计堰板尺寸。为了最大程度的保证仪表的测量精度、降低用户调试的难度，请选择本公司生产的堰槽（堰板）。
一、水渠流量计主要技术参数
测量范围：0.1升/秒～10米 3/秒
累计流量：99999999米 3 测距范围：0～3m
测距精度：0.3%
流量精度：1%～5％（视堰板类型而定）
盲 区：0.25m～0.5m
分 辨 率：1mm
方 向 角：4°～6°（全角）
仪表显示：自带LCD显示瞬时流量和累计流量
模拟输出：4～20mA 输出瞬间流量
数字输出：RS485接口、ModBus协议或定制
供电电压：DC24V / AC220V，防雷装置内置
环境温度：－20℃ ～ ＋60℃
外防护等级：IP67
防爆等级：EX ia（d）iaⅡBT4
安装方式：支架或法兰安装
外 壳：压铸铝合金
分离距离：小于50米（分体安装时）
二、水渠流量计选型代码
三、水渠流量计堰槽、堰板的介绍
1、巴歇尔槽（马歇尔槽Parshall，误差2～3％）
材质：8mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。
注意事项
内部尺寸准确。内表面光滑、平整。 j的尺寸与渠道安装有关，请用户根据现场情况而定。 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠 道坡降形成的冲力。（参见下图） 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的 计量部位。巴歇尔槽的计量部位是槽内喉道段。
2.三角堰（triangular weir，误差1～5％）
材质：15mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。
注意事项
三角口处的尺寸准确、缘台平直、光滑。板面光滑、平整、无扭曲。 三角堰的中心线要与渠道的中心线重合。
3.矩形堰（rectangular weir，误差3～5％）
材质：15～20mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。
注意事项
矩形口处的尺寸要准确、缘台平直、光滑。板面光滑、平整、无扭曲。 矩形堰的中心线要与渠道的中心线重合。
