玄武岩矿物纤维UN-201
产品简介
由于矿物质纤维能显著提高沥青混合料的抗裂能力，可防止水分浸入混合料及沥青——集料界面，避免沥青——集料剥离，从而防止沥青路面的早期水破坏及改善水稳定性。此外，矿物纤维不吸水，可避免纤维成为水分的微通道浸入沥青——集料界面。
五、提高沥青混合料抗氧化老化及疲劳耐久性
注：以上各项性能提高的分析数据来源于玄武岩矿物纤维诸多工程试验，使用单位可进行相关对比试验。
产品添加量
将预先称量好重量的矿物纤维以手工方式同步投入拌和锅，在投入集料后应立即投入纤维进行干拌。干拌时间为8-12秒，不要超过14秒！湿拌时间一般为45-50秒，可根据混合料需要延长湿拌时间。矿物纤维对拌合温度没有任何要求。
将矿物纤维以风送的方式与沥青同步喷吹加入。不需要延长拌合时间。拌湿时间一般为45-50秒。矿物纤维对拌合温度没有任何要求

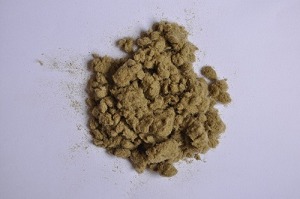

玄武岩矿物纤维采用特选的玄武岩等矿石为原料，经特定的预处理、在1500℃高温熔融、提炼抽丝、并经特殊的表面处理而成。纤维外表平滑完整，使用安全性高不会造成人体伤害。 性能特性
具有极大的比表面积：纤维极细，平均直径5u呈三维状分布。在沥青混合料中起吸附、稳定和加筋作用。
表面浸润性好：与沥青能很好地粘合。在沥青中的分散性好，可确保对沥青的加强筋加强作用，也可作为沥青的载体增大沥青用量，防止沥青流失。
力学性能优异：具有很高的抗拉强度，可有效增强、增韧沥青混合料。
工作温度范围大：熔点1500℃，纤维性能不受沥青混合料高温拌合影响，适应路面的各种高低温工作环境。
化学稳定性好：拌合时不与沥青产生任何化学反应，适应沥青路面的各种酸碱工作环境。
水稳定性好：不吸水、不怕潮。易于运输储存，也有助抵制沥青氧化老化。
绝热性好：有助于沥青油膜的高温稳定性。
电绝缘性好：可防止沥青膜的电化学腐蚀。
产品应用
SMA及OGFC等沥青混合料采了更多的粗集料，沥青膜厚度降低，从而容易产生氧化老化，水损害及疲劳破坏。矿物质纤维可有效增大沥青的粘度与模量，因此可有效增大沥青混合料的沥青用量及沥青膜厚度，是SMA及OGFC等嵌挤结构混合料不可缺少的纤维稳定剂。试验结果表明道路专用矿物纤维能有效地起到沥青载体作用，防止沥青流失。
由于矿物质纤维可有效增大沥青的粘度与模量，因此是提高各种沥青混合料抗车辙变形的有效技术手段。试验结果（表1）说明，沥青混合料动稳定度随矿物纤维用量增大而增大。（表2）说明，矿物纤维可显著提高SMA混合料抗车辙变形你能力。 表1、AK—13A沥青混合料车辙试验结果（次/mm）
表2、SMA—13A沥青混合料车辙试验结果
混合料类型
动稳定度
同未掺矿物纤维比较（%）
未掺矿物纤维的混合料
6707
100
掺0.3%矿物纤维的混合料
7647
114
掺0.4%矿物纤维的混合料
7848
117
掺0.5%矿物纤维的混合料
8250
123
尤其值得指出的是，掺加矿物纤维的沥青混合料的温度敏感性大大降低，是解决极端高温条件下路面车辙变形的最有效技术手段。
项 目
车辙次数 次/mm
相对变形%
掺0.3%矿物纤维
4678
1.62
掺0.4%矿物纤维
5073
1.49
掺0.5%矿物纤维
6185
1.13
（表3）是60℃及65℃以下"高粘度沥青"与"矿物纤维+SBS改性技术沥青"混合料动稳定度的试验结果。结果表明，掺加矿物纤维沥青混合料的稳定度下降率更小。 表3、AC—120沥青混合料车辙温度敏感试验结果（次/mm）
混合料类型
动稳定度60℃
动稳定度(65℃)
动稳定度保有率(%)
未掺矿物纤维的SBS沥青混合料
5728
——
——
掺0.5%矿物纤维+SBS沥青混合料
6883
5771
84
矿物质纤维可大幅提高沥青混合料的抗拉强度及韧性，从而显著提高沥青路面的低温抗裂能力。各路沥青混合料的试验结果表明（表4、表5），添加矿物纤维可大幅提高各种沥青混合料的低温抗裂能力，且提高抗裂能力的效果与纤维加入量成正比关系。因此，它是解决我国严峻的沥青路面早期水破坏及路面裂纹破坏最有效的方法。 表4、AK—13A沥青混合料小梁弯曲试验结果
混合料类型
最佳沥青用量/%
最大弯拉应/
要求/
同未掺矿物纤维比较（%）
未掺矿物纤维的混合料
4.7
2844
≥2500
100
掺0.3%矿物纤维的混合料
4.8
2921
103
掺0.4%矿物纤维的混合料
4.9
3230
114
掺0.5%矿物纤维的混合料
5.0
3349
118
表5、AC-13型级配的车辙，冻融劈裂及低温弯曲试验结果
试验项目
试验结果
掺0.5%矿物纤维
技术要求
试验方法
车辙试验（次/mm）
4462
≥2500
T0719-1993
冻融劈裂（%）
97.6
≥800
T0729-2000
低温弯曲（um）
4883
≥2500
T015-1993
各种沥青混合料中的试验结果表明（表5、表6），矿物纤维可有效改善混合料的水稳定性，混合料抗水损害能力的提高与纤维加入量成正比关系。 表6、AK—13A沥青混合料冻融劈裂试验结果
混合料类型
最佳沥青用量%
冻融后劈裂强度/Mpa
未冻融后劈裂强度/Mpa
劈裂强度比/%
要求/%
同未掺矿物纤维比较（%）
未掺矿物纤维的混合料
4.7
0.87
0.99
88.1
≥80
100
掺0.3%矿物纤维的混合料
4.8
0.93
1.01
92.3
105
掺0.4%矿物纤维的混合料
4.9
1.03
1.08
95.4
108
掺0.5%矿物纤维的混合料
5.0
1.19
1.23
96.8
110
试验结果表明（表7），矿物质纤维可大幅减少沥青混合料氧化、老化及疲劳耐久性，可提高达400倍。因此，矿物质纤维是提高沥青混合料疲劳耐久性及使用寿命的一种非常有效手段。
表7、纤维及改性沥青对混合料疲劳耐久性的影响
编号
常数a
常数b
R2
说明
1
1.00*1013
3.25
0.972
传统密级配+AC20
2
8.42*1015
4.06
0.962
SMA级配+AC20+0.4%矿物纤维
3
5.14*1016
4.29
0.982
SMA级配+SBS改性沥青+0.4%矿物质纤维
道路专用矿物质纤维的添加量应视沥青混合料结构及性能要求而定。通常，
对于SMA沥青混合料，添加量为0.3%-0.5%；
对于OGFC沥青混合料，添加量为0.5%；
对于AC及AK等沥青混合料，添加量为0.3%-0.5%
产品拌合工艺
*您的姓名：
*联系手机：
固话电话：
E-mail:
所在单位：
需求数量：
*咨询内容:
898995850
