Z3型胀套|Z3型涨套|Z3型胀紧套|上海乙谛Z3胀套厂家
型号：Z3型
产品规格：

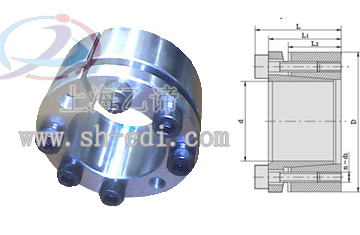

Z3型胀紧套
胀套|涨套|涨紧套|胀紧联结套
库存：现货
表面：光饰、抛光
材质：45#,40Cr,304,430等
用途：cam，链轮，齿轮及滑车等
使用方法：组合，拆卸要根据资料页面的使用方法进行操作。 使用时，基本上不要脱脂。 进行脱脂，可能会使传达扭矩降低，因此需要格外注意。 可以多段 使用，但要根据规定进行组合，如确认轮毂强度，严格管理连接扭矩等。同时，传达扭矩不根据合用数量加倍。因此需要格外注意。
注意事项：建议对轮毂和轴进行淬火等热处理。轴强度不够，导致传达扭矩降低，或使连接环附着于轴上，无法将其拔出连接，拆卸后，重新使用时，要注意螺栓的变形和变长问题等。螺栓发生变性，变长问题时，不可重新使用。需更换新螺栓。
特征：进行链接时，没有轮毂的轴向移动；具有高传达力；有自对中功能，但轮毂可移动；扭矩有限制；不要将螺栓以规定扭矩以上的扭矩拧紧。
关键字： 胀套 胀套联轴器 胀紧套 胀紧联结套
咨询/订购示例：
1).型号-内径+外径 Z3型、内径d=25mm、外径D=50mm Z3-25×50
2).型号不清楚 需提供：内径、外径、高度
产品型号:
Z3型
原产地:
上海
基 本 尺 寸
额定负荷
胀套与轴
结合面上
的 压 力
Pf
N/mm2
胀套与轮
毂结合面
上的压力
Pf′
N/mm2
螺钉的
拧紧
力矩
MA
N·m
重 量
kg
型号
d
D
L
L1
L2
d1
n
轴向力F1
KN
转 矩
M1
KN·m
mm
Z3-20X47
20
47
37
31
21.7
M6
4
30
0.30
287
90
17
0.29
Z3-22X47
22
47
0.33
260
90
0.27
Z3-25X50
25
50
5
35
0.44
287
106
0.30
Z3-28X55
28
55
0.49
256
96
0.36
Z3-30X55
30
55
0.53
239
96
0.34
Z3-35X60
35
60
45
0.81
246
106
0.38
Z3-40X65
40
65
0.94
215
98
0.41
Z3-45X75
45
75
46
38
25.3
M8
6
80
1.86
283
134
41
0.70
Z3-50X80
50
80
2.07
255
126
0.76
Z3-55X85
55
85
7
90
2.54
270
138
0.82
Z3-60X90
60
90
2.77
247
130
0.88
Z3-65X95
65
95
8
105
3.58
261
141
0.94
Z3-70X110
70
110
60
50
33.4
M10
7
140
5.10
244
128
83
2.10
Z3-75X115
75
115
5.46
228
119
2.20
Z3-80X120
80
120
5.85
214
112
2.30
Z3-85X125
85
125
8
175
7.45
230
129
2.40
Z3-90X130
90
130
7.90
217
124
2.60
Z3-95X135
95
135
10
205
9.90
257
149
2.70
Z3-100X145
100
145
68
58
40.8
220
11.00
192
114
3.70
Z3-105X150
105
150
11.55
210
114
3.90
Z3-110X155
110
155
12.10
175
107
4.00
Z3-120X165
120
165
12
260
15.70
192
120
4.30
Z3-125X170
125
170
M12
10
320
17.50
189
120
145
4.80
Z3-130X180
130
180
20.70
188
120
5.90
Z3-140X190
140
190
22.50
175
114
6.30
Z3-150X200
150
200
77
65
45.4
12
380
28.50
196
130
6.70
注：Z3型胀紧联结套螺钉的机械性能等级为12.9级。
乙谛胀紧套:
胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
