型号：Z1型
咨询/订购示例：

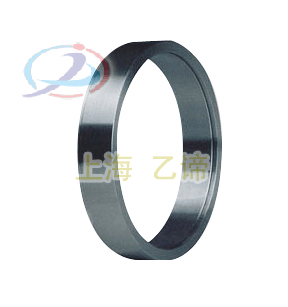

Z1型胀紧套
库存：现货
表面：光饰、抛光
材质：45#,40Cr,304,430等
用途：泵,cam,链轮，齿轮及滑车等
类型：1）无缝隙：有密封效果，插入轮毂需要预压。连接力是螺栓的连接 力减预压。 2）有缝隙，因此无需预压，螺栓的连接力都是整体连接力。
特征：无需对轴，轮毂进行键槽加工，没有槽口使零件强度增加。通过节 能，节省空间可传达高扭矩。 与大小相比，可获得很大的传达力。 容易调整轴向的位置，提高工作效率。作为普及型具有通用性,可与其他公司同形产品兼容。 注意事项：没有自对中特性，以插入轮毂部分的方式进行自对中工作。进行组合时，有时轮毂会移动。此时，需要预留可在轮毂前面或后面适当地移动的空间。没有可移动的空间，或空间不足时，可能难以拆卸或使传达扭矩下降。
1).型号-内径+外径 Z1型、内径d=25mm、外径D=30mm Z1-25×30
2).型号不清楚 需提供：内径、外径、高度
产品规格：
产品型号:
Z1型
原产地:
上海
基 本 尺 寸
当Pf=100N/mm2时的额定负荷
重 量
kg
型号
d
D
L
1
轴 向 力 F1
KN
转 矩 M1
KN·m
Z1-10X13
10
13
4.5
3.7
1.4
0.007
0.01
Z1-12X15
12
15
1.6
0.0098
0.01
Z1-13X16
13
16
1.8
0.011
0.01
Z1-14X18
14
18
6.3
5.3
2.8
0.019
0.01
Z1-15X19
15
19
3.0
0.022
0.01
Z1-16X20
16
20
3.2
0.025
0.01
Z1-17X21
17
21
3.4
0.028
0.01
Z1-18X22
18
22
3.6
0.032
0.01
Z1-19X24
19
24
3.8
0.035
0.01
Z1-20X25
20
25
4.0
0.04
0.01
Z1-22X26
22
26
4.5
0.05
0.01
Z1-25X30
25
30
5.0
0.06
0.01
Z1-28X32
28
32
5.6
0.08
0.01
Z1-30X35
30
35
6.0
0.09
0.01
Z1-32X36
32
36
6.4
0.10
0.01
Z1-35X40
35
40
7.0
6.0
8.2
0.15
0.02
Z1-40X45
40
45
8.0
6.6
9.9
0.20
0.02
Z1-45X52
45
52
10.0
8.6
14.6
0.33
0.04
Z1-50X57
50
57
16.2
0.40
0.05
Z1-55X62
55
62
17.8
0.49
0.05
Z1-60X68
60
68
12.0
10.4
23.5
0.70
0.07
Z1-65X73
65
73
25.6
0.83
0.08
Z1-70X79
70
79
14.0
12.2
32.0
1.12
0.11
Z1-75X84
75
84
34.4
1.29
0.12
Z1-80X91
80
91
17.0
15.0
45.0
1.81
0.19
Z1-85X96
85
96
48.0
2.04
0.20
Z1-90X101
90
101
51.0
2.29
0.22
Z1-95X106
95
106
54.0
2.55
0.23
Z1-100X114
100
114
21.0
18.7
70.0
3.50
0.38
Z1-105X119
105
119
73.2
3.82
0.40
Z1-110X124
110
124
77.0
4.25
0.41
Z1120X134
120
134
84.0
5.05
0.45
Z1-125X139
125
139
92.0
5.75
0.62
Z1-130X148
130
148
28.0
25.3
124.0
8.05
0.85
Z1-140X158
140
158
134.0
9.35
0.91
Z1-150X160
150
168
143.0
10.70
0.97
Z1-160X178
160
178
152.5
12.20
1.02
Z1-170X191
170
191
33.0
30.0
192.0
16.30
1.50
Z1-180X201
180
201
204.0
18.30
1.58
Z1-190X211
190
211
214.0
20.40
1.68
Z1-200X224
200
224
38.0
34.8
262.0
26.20
2.32
Z1-210X234
210
234
275
28.90
2.45
Z1-220X244
220
244
288.0
37.70
2.49
Z1-240X267
240
267
42.0
39.5
358.0
43.00
3.52
Z1-250X280
250
280
48.0
44.0
415
52.00
4.68
Z1-260X290
260
290
435.0
56.50
4.82
Z1-280X313
280
313
53.0
49.0
520.0
72.50
6.27
Z1-300X333
300
333
555.0
83.00
6.47
Z1-320X360
320
360
65.0
59.0
710.0
114.00
10.90
Z1-340X380
340
380
755
128.50
11.50
Z1-360X400
360
400
800
144.00
12.20
Z1-380X420
380
420
845
160.50
12.80
Z1-400X440
400
440
890
178.00
13.50
Z1-420X460
420
460
935
196.00
14.10
Z1-450X490
450
490
998.0
224.50
15.20
Z1-480X520
480
520
1070.0
256.00
16.00
Z1-500X540
500
540
1110.0
278.00
16.50
注：Pf为胀紧联结套与轴结合面上的压力。
乙谛胀紧套:
胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
