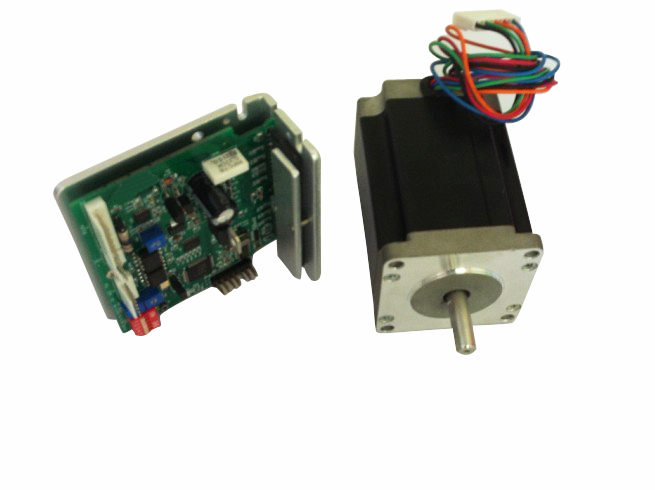

五相步进电机驱动器
主要应用领域
适合各种运动控制领域自动化设备和仪器，例如：电子加工与检测、半
导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、绕线机、平台上、自动化装配设备等。
■特征: SPECIAL FEATURES
●输入DC24V(电压范围18-32V) DC24V(Voltage
from 18 to 32)
● MY-5240与MY-5420电流为0.3A-0.75A/相 Setting of
phase current 0.3A-0.75A for MY--5240 and MY-5420
● MY-5600与MY-5860电流为0.6A-1.4A/相 Setting of phase
current 0.6A-1.4A for MY-5600 and MY-5860
●基本步距角可1-20细分 Setting of
micro-step interpolation from 1 to 20
●保持电流设定 Setting of holding
current
产品功能说明：
项目Items
说明DeSCRJPTion
电源Power supply
DC +24V ，电压范围为18-32V
输出电流Output current
MY-5240 与MY-5420输出电流为0.3A~0.75A/ 相 MY-5600 与MY-5860输出电流为0.6A~1.4A/ 相
细分设置
Setting of micro-step
interpolation
步距角设置开关
细分数
步距角
SC
SB
SA
0.72°
ON
ON
ON
1/1
0.72°
ON
ON
OFF
1/2
0.36°
ON
OFF
ON
1/4
0.18°
ON
OFF
OFF
1/5
0.144°
OFF
ON
ON
1/8
0.09°
OFF
ON
OFF
1/10
0.072°
OFF
OFF
ON
1/16
0.045°
OFF
OFF
OFF
1/20
0.036°
设置保持电流
Setting of holding
current
保持电流为10%-90%, 通过旋钮来实现.
输入信号
Input
signal
信号名称
输入电流
接线端J3
脉冲宽度：2us（最小值）；
上升/下降沿时间：0.5us （最大值）；
脉冲间隔：0.5us（最小值）；
脉冲电压：在高电平时为+5V ，低电平时为0V
1. PUL＋
脉冲信号输入＋
6-13mA
2. PUL－
脉冲信号输入－
6-13mA
3. DIR＋
电机方向信号＋
6-13mA
4. DIR－
电机方向信号－
6-13mA
5. HO＋
电机励磁停止信号输入＋
6-13mA
6. HO－
电机励磁停止信号输入－
6-13mA
运行温度Operating temperature
& humidity
0℃～+65℃ 80%RH以下无结露现象。
保存温湿度Storage temperature
& humidity
-10℃～+55℃ 80%RH以下无结露现象。
耐振动Low vibration
10-55Hz, 0.15mm P-P
外形尺寸Outline size
H77xW88xD35(mm)
重量Mass
0.14Kg
五相步进驱动器是明远公司最新结合国际技术研发出来的新产品，具有电机参数自适应功能，保证发挥电机的最佳性能,适合驱动24、42、57、60、86等系列步进电机.五相步进电机比相同尺寸的二相、三相电机有更高的扭力，更高的解析度，可作更精细的定位，运转更平顺。另外高细分驱动器搭配一般步进电机，输出表现会更好。公司自主研发的五相驱动器不仅在技术和使用性能方面达到日系同类驱动器水平，而且在低速稳定性、低噪音、加速度、升温等方面表现更加优良。
