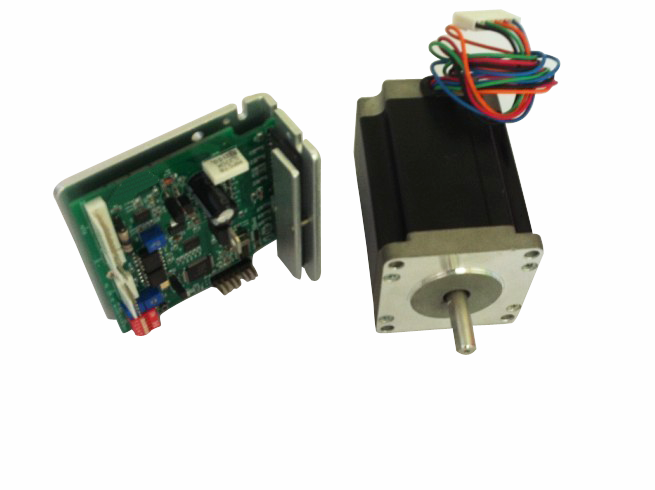

主要应用领域
适合各种运动控制领域自动化设备和仪器，例如：电子加工与检测、半 导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、绕线机、平台上、自动化装配设备等。
■特征: SPECIAL FEATURES
●输入DC24V(电压范围18-32V) DC24V(Voltage from 18 to 32)
● MY-5240与MY-5420电流为0.3A-0.75A/相 Setting of phase current 0.3A-0.75A for MY--5240 and MY-5420
● MY-5600与MY-5860电流为0.6A-1.4A/相 Setting of phase current 0.6A-1.4A for MY-5600 and MY-5860
●基本步距角可1-20细分 Setting of micro-step interpolation from 1 to 20
●保持电流设定 Setting of holding current
产品功能说明：
|
项目Items |
说明DeSCRJPTion |
|||||||
|
电源Power supply |
DC +24V ，电压范围为18-32V |
|||||||
|
输出电流Output current |
MY-5240 与MY-5420输出电流为0.3A~0.75A/ 相 MY-5600 与MY-5860输出电流为0.6A~1.4A/ 相 |
|||||||
|
细分设置 Setting of micro-step interpolation |
步距角设置开关 |
细分数 |
步距角 |
|||||
|
SC |
SB |
SA |
|
0.72° |
||||
|
ON |
ON |
ON |
1/1 |
0.72° |
||||
|
ON |
ON |
OFF |
1/2 |
0.36° |
||||
|
ON |
OFF |
ON |
1/4 |
0.18° |
||||
|
ON |
OFF |
OFF |
1/5 |
0.144° |
||||
|
OFF |
ON |
ON |
1/8 |
0.09° |
||||
|
OFF |
ON |
OFF |
1/10 |
0.072° |
||||
|
OFF |
OFF |
ON |
1/16 |
0.045° |
||||
|
OFF |
OFF |
OFF |
1/20 |
0.036° |
||||
|
设置保持电流 Setting of holding current |
保持电流为10%-90%, 通过旋钮来实现. |
|||||||
|
输入信号 Input signal |
信号名称 |
|
输入电流 |
接线端J3 脉冲宽度：2us（最小值）； 上升/下降沿时间：0.5us （最大值）； 脉冲间隔：0.5us（最小值）； 脉冲电压：在高电平时为+5V ，低电平时为0V |
||||
|
1. PUL＋ |
脉冲信号输入＋ |
6-13mA |
||||||
|
2. PUL－ |
脉冲信号输入－ |
6-13mA |
||||||
|
3. DIR＋ |
电机方向信号＋ |
6-13mA |
||||||
|
4. DIR－ |
电机方向信号－ |
6-13mA |
||||||
|
5. HO＋ |
电机励磁停止信号输入＋ |
6-13mA |
||||||
|
6. HO－ |
电机励磁停止信号输入－ |
6-13mA |
||||||
|
运行温度Operating temperature & humidity |
0℃～+65℃ 80%RH以下无结露现象。 |
|||||||
|
保存温湿度Storage temperature & humidity |
-10℃～+55℃ 80%RH以下无结露现象。 |
|||||||
|
耐振动Low vibration |
10-55Hz, 0.15mm P-P |
|||||||
|
外形尺寸Outline size |
H77xW88xD35(mm) |
|||||||
|
重量Mass |
0.14Kg |
|||||||
