四斗/三斗配料机

连续配料机主要用于粉煤灰免烧砖或灰砂砖混合料的配制。PL系列连续配料机可与相应规格的搅拌机配套组成各种规格的中小型组合式搅拌站，满足各种规模粉煤灰免烧砖或灰砂砖生产线的需要。能有效地保证配料精度，提高生产效率。该机结构简单，使用可靠，操作维修方便。因计量准确，能有效地保证粉煤灰砖或灰砂砖的产品质量。

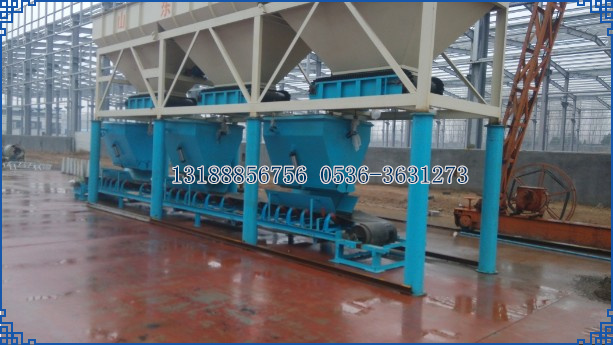

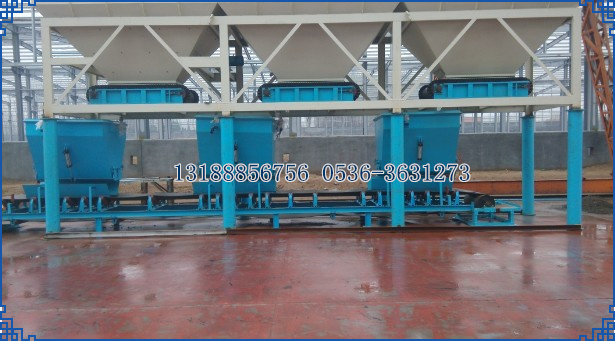

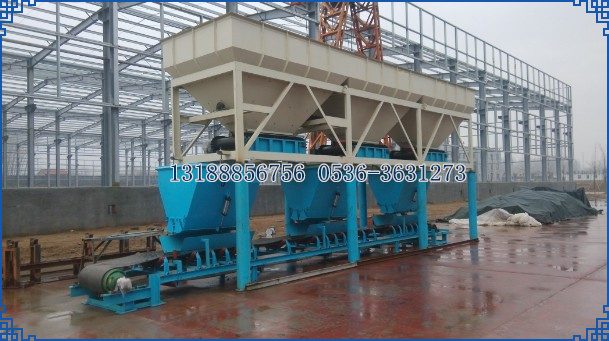

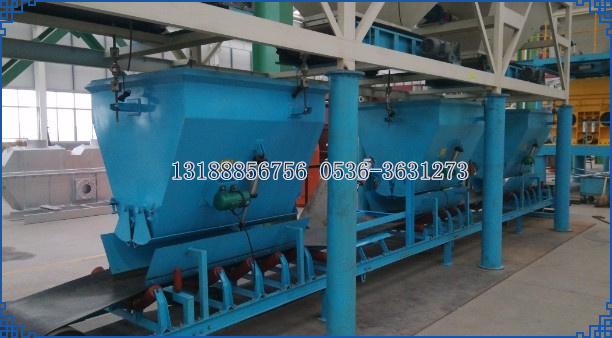

PL系列配料机可配多种骨料，储料斗位于机架上方，储料斗底部配有配料皮带机，皮带机依次启动，即向其下方的计量斗送料，计量斗底部通过三套吊杆悬挂于支架上，每套吊杆上联接一个拉力传感器，并与“称重配料仪”组合即完成物料的计量，计量完成后打开计量斗底部的气动闸门向下部的卸料皮带机卸料，最后将计量好的混合料送往搅拌机。胶带输送机由电动滚筒驱动。

二、设备主要参数：

储料斗容量：3 m  、6m  、7 m  等

计量斗容量：1.2 m  、1.5 m  、1.7 m  等

配料皮带功率：3kw

卸料皮带功率：两斗配料机3kw，三斗配料机4kw，四斗配料机5.5kw

破拱电机功率：3kw+2.2kw

气缸：QGB63x200-S     电磁阀电压：220V或24V

湿粉煤灰、电石泥的配料采用带宽B800mm的皮带机

湿粉煤灰、电石泥的储料斗与计量斗内壁衬以特殊材料的防粘衬板。

三、设备的安装调试及使用：

1、机械安装：按照本说明书所提供的基础图制作基础，基础采用预埋钢板形式，支腿基础上平面必须在同一平面上。吊装就位，吊装时，配料机应处于整机状态并将电动滚筒端靠近搅拌机料斗地坑，且与上料方向保持一致，将配料机支腿底板焊接到基础预埋钢板上。支架找水平后，调整计量斗处于水平位置，按照《称重配料仪》所示电气安装原理图接好主电源线。裙边输送带在设备出厂前是调整好的，安装后要再检查自动张紧装置是否有偏移，若偏移应调整张紧装置的螺母达到规定位置。

2、调试：机械安装和调整达到要求后，进行电器检查，检查所有接线是否有松动现象及接线是否正确，检查动力绝缘，确认无误后接通电源。检查传感器输出是否正常。手动控制低速试运转皮带秤，调整至皮带运行稳定，不跑偏。标定皮带秤量参数。加料试运转。

3、试运转:打开配电箱门，合闸送电，合上空气开关，则电器控制系统开始工作，检查胶带输送及运转是否正常，然后进行仪表静态、动态调试，调试完毕，即可进入自动工作状态。操作时应严格遵守操作注意事项。

四、配料机的维修与保养：

1、定期检查各螺栓连接处是否松动。

2、电器接头是否牢固，电器部分按一级电器安全规程进行检查，防止电器元件及电线受损。

3、电动滚筒内加注30#机油，正常情况下每半年换油一次，加

注油量为滚筒直径的三分之一。

4、皮带定量给料机能在恶劣的环境下运行，并不意味着不用维

护和保养，对它进行必要的维护保养，可使其长期稳定的工作最

佳状态，延长使用寿命。

4.1、及时清理输送皮带内外的杂物，保持皮带的设备及环境

卫生，对延长皮带的使用寿命，保证计量精度是十分必要的。

4.2、经常检查秤重传感器与荷重螺栓是否接触良好有无粉尘

和杂物。

4.3、长期停用时，应旋动传感器保护螺栓，将称重架提起，

防止非正常压力作用于传感器上，损坏传感器。

4.4、半年更换一次减速机齿轮油。

 4.5、每年清洗更换一次滚筒、托辊的轴承润滑油脂。

4.6、定期清扫电控柜的粉尘，保持电控柜的环境卫生。

4.7、出现皮带跑偏要查清原因，是否皮带内环有块状物料或

自动涨紧装置失效或其它原因并及时处理。

4.8、更换皮带：

     需要更换皮带时，按如下步骤进行

4.8.1把配料皮带机从配料机储料斗下方卸下。

  4.8.2用两根软绳将犁型清扫器吊在两侧机架上。

  4.8.3松动涨紧机构螺母，使从动滚筒的轴承座向裙边皮

        带内侧移动。

  4.8.4  将旧皮带从相应侧抽出卸下

4.8.5将新皮带从相应侧套入装好。

  4.8.6调整涨紧装置，拉紧皮带。

  4.8.7皮带清扫器的端面与皮带表面间距0.5mm

  4.8.8  检查各部件是否完全处于完好状态。

五、设备主要外形尺寸：

 参数表

斗数   数据   斗容	两斗配料机							三斗配料机
	H	H1	a1	a2	y1	y2	y3	H	H1	a1	a2	y1	y2	y3
3立方	3978	600	1214	2723	2	4	2	3978	600	1476	2848	3	6	3
6立方	4178	800	1214	2723	2	4	2	4178	800	1476	2848	3	6	3
7立方	4378	1000	1214	2723	2	4	2	4378	1000	1476	2848	3	6	3



斗数   数据   斗容	四斗配料机							五斗配料机
	H	H1	a1	a2	y1	y2	y3	H	H1	a1	a2	y1	y2	y3
3立方	3978	600	1507	2911.5	4	7	4	3978	600	1684	2949	5	8	5
6立方	4178	800	1507	2911.5	4	7	4	4178	800	1684	2949	5	8	5
7立方	4378	1000	1507	2911.5	4	7	4	4378	1000	1684	2949	5	8	5



 六、PL系列配料机与各种成型设备配套示意图：

  1、配料机       2、提升爬斗      3、计量罐称 4、搅拌机       5、出料皮带

七、设备主要部件结构示意图：

  1、储料斗  2、破拱装置  3、配料皮带  4、计量斗   5、卸料皮带
