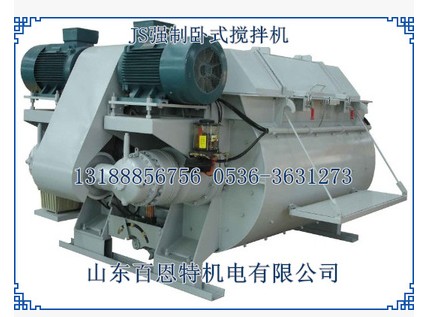

JS强制卧式搅拌机
JS系列双卧轴强制式搅拌机由传动系统、搅拌系统、物料提升系统、气动卸料系统、供油润滑系统、控制系统等部分组成。
1、传动系统
1方、1.5方是由两台电机直接带动摆线针轮减速机，再通过两对开式齿轮传动到两搅拌轴，由一对同步齿轮保证两轴同步。
2方、3方、4方是由两台电机通过三角带带动行星齿轮减速机，再通过减速机直接传动到两根搅拌轴，由同步器来保证两轴同步。
2、搅拌系统
搅拌系统由搅拌罐和搅拌装置组成。
1）、搅拌罐
搅拌罐由两个圆弧形筒体组成，不同型号的搅2拌机，筒体的直径与长度不同，筒体下方有一出料口，以便把搅拌好的物料及时卸出。
2）、搅拌装置
搅拌装置由搅拌轴、搅拌臂、搅拌叶片及轴端密封装置组成。搅拌臂与搅拌轴通过连接套和螺栓连接固定。搅拌叶片与搅拌臂之间通过长孔由螺栓连接。通过调整搅拌叶片的位置，保证叶片与筒体之间的间隙不大于5mm，这样不但能减缓叶片与筒体的磨损，卸料干净，而且能够降低能耗和噪声，使搅拌机工作平稳，不易卡料。
3、气动卸料系统
该系统由卸料门、卸料机构等组成。气源一般由统一使用的气泵提供，气压要求一般≥0.5MPa，工作原理为气缸通过摇臂带动卸料门转动一定角度，气缸则由电磁阀控制运动。
1）、卸料门
卸料门为组焊件加工而成。
卸料门两端的轴承应注意保养，每次清洗搅拌罐后必须注油。卸料门与搅拌罐之间的密封条上有长孔，通过调整它的位置可以调节卸料门与搅拌罐之间的间隙，以保证密封性能的可靠。
2）、卸料机构
卸料机构包括气缸、摇臂、电磁阀等。
该机构采用双气缸操纵，一推一拉，避免单气缸操纵所造成的关门不严或卡死现象，二位五通电控换向气阀控制双气缸开启或关闭卸料门，实现搅拌机的卸料。
4、供油润滑系统
该系列搅拌主机采用多种供油、润滑方式，主要有轴端手动油泵注油润滑方式，减速箱齿轮浸油润滑方式，开式齿轮的涂抹润滑方式和轴承的油枪注油润滑方式。
5、齿轮罩齿轮罩由罩壳、油杯等组成。
罩壳为全密封形式，以用来防尘、防水。上部有一观察盖，可经常观察齿轮的润滑、磨损情况。亦可通过观察孔涂抹润滑脂润滑齿轮。（开式齿轮也可采用涂油脂润滑方式。）通过调节油杯滴油的速度，以满足使用要求。
