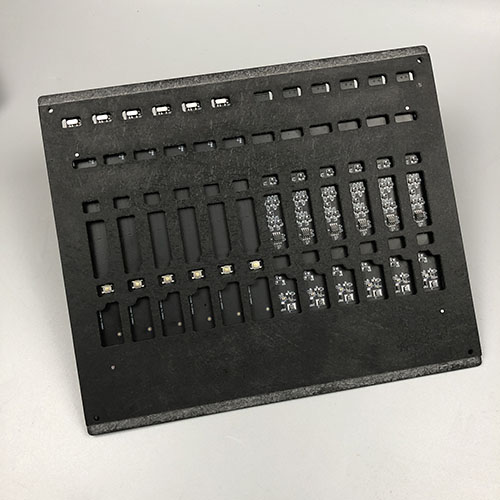

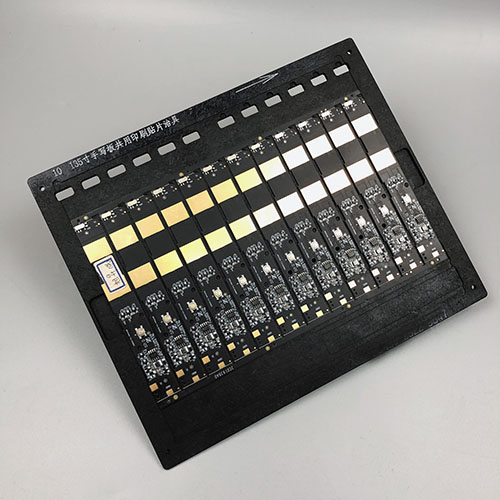

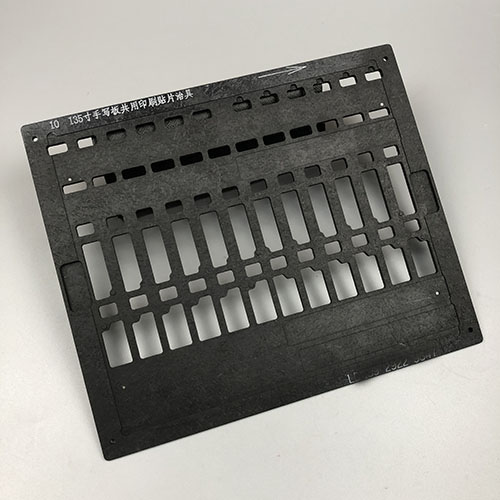

合成石MEMS传感器芯片老化测试治具电容PCB板治具
在智能传感器爆发式增长的2025年，MEMS芯片的老化测试已成为决定产品可靠性的关键环节。传统金属治具易受热变形、绝缘性差的痛点，正被合成石材料全面革新。本文聚焦东莞路登科技合成石MEMS老化测试治具如何以三大核心技术重构行业标准。
热稳定性突破：采用航空级合成石基材，热膨胀系数（CTE）低至0.5×10??/℃，在-40℃~200℃温变下仍保持尺寸稳定性，较铝合金治具精度提升300%。
电气绝缘保障：表面电阻达101?Ω/cm2，杜绝测试过程中的漏电风险，尤其适合高灵敏度MEMS压力/加速度传感器测试。
轻量化设计：密度仅为1.8g/cm3，比传统钢制治具减重60%，大幅降低自动化测试设备的机械负载。
模块化卡槽系统：通过CNC微米级加工（±0.01mm公差），实现从陀螺仪到气体传感器的多芯片兼容，换型时间缩短至5分钟。
三维散热通道：内置仿生蜂窝结构，配合石墨烯导热层，使芯片结温均匀性控制在±1.5℃以内，显著延长测试寿命。
智能监测接口：预留光纤传感器集成位，可实时监测治具应变数据，为AI预测性维护提供基础。
某TOP3 MEMS厂商实测数据显示：采用该治具后，芯片早期失效率从0.15%降至0.02%，单条产线年节省失效分析成本超200万元。目前该方案已通过ISO 9001:2025认证，并获中国半导体行业协会推荐为"MEMS测试优选装备"。
当MEMS芯片向车规级等可靠性场景迈进，合成石治具正成为产业升级的帮手。东莞路登科技期待与更多伙伴共同定义下一代传感器测试标准。
一、材料革命：合成石的性能碾压
二、结构创新：全场景适配方案
三、市场实证：头部企业的选择
结语：测试即品质的体现
