一，中心主轴 （稳定性强）

市面上的分度盘中心主轴是不转动的，我们普通型的也是一样，盘面围绕中心主轴在旋转，适合于粗加工，加大了盘之后，会出现抖动，速度快了，加载东西大了，会冲过头。我们加强型的盘，中心主轴跟着盘面一起旋转，以上现象是不会出现的。

二，结构性不同 （可卧立两用）

市面上的产品和我们普通型的产品一样，属于悬浮式结构，我们增强型系列的产品是一体式的，所以，不管你买了我们的盘之后，可以卧立两用，倾斜角度用都没问题，普通型的是达不到这个要求的。

应用领域：多工位丝印机，钻孔攻牙机，多工位焊接机，全自动超声波熔接机，多工位超声熔接机，多工位攻牙机，多工位激光机等自动化机器非标定做！

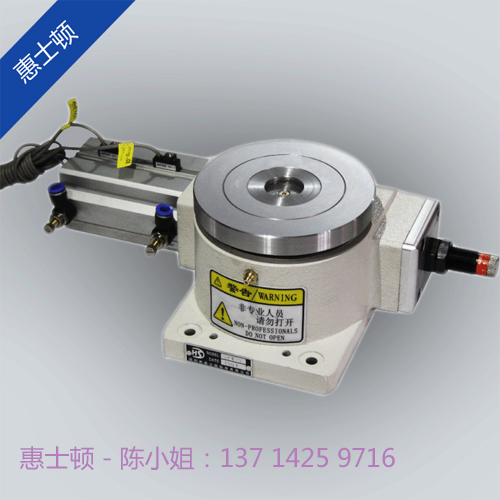

精准精密型旋转分度台，DT系列

·采用高刚性的本体结构及机械夹紧机构，适合配备于自动生产线的专用机型

·内设密封橡胶圈，可防止切削液进入机罩内

·采用压入式结构，配备三点式缓冲装置，大幅提升了承载力，耐久性优异

·防水效果优异

新型气动分度盘采用倒扣压入式制作 内部中心旋转部分全部做成一整体部件，减少过渡面，转盘与内部接触的过渡面全部轴承过渡无缝接触。在老款机型上的一些薄弱的环节都已经从根本上面解决。保修一年，质量三包。订货是3-7天交货，部分有一现货，现公司大量生产做库存。

请向我司索取电子档目录资料:13714259716陈小姐  QQ：2015917306 电话：0755-27331417   深圳市宝安西乡宝田三路9号

产品分类与特点:

本产品可卧立两用

控制方法与应用特点

1、 气压、

旋转分度台特性

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动顺序平稳台面无起浮

4. 控制运动运行顺时针，逆时针（选项）

5. 集成功能三点式过载保护，无冲过现象，气压缓冲调节

6. 精度保证，整机采用表面高精度高压推力轴承

7. 等份：3，4，6，8，10，12，16，24等特殊等份另定

过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格140DT-180DT-250DT-320DT具有过载保护特性。

若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度盘转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。

操作说明：

快速操作指南：
1、警告：每种型号都有规定承载的重量以及加载的最大盘径，请以您所购买的型号和厂家匹配，所有产品出厂前48小时测试标准，不可装载超量大盘。
2、注意气动锁盘要求：气缸标注为A-B口和电磁阀A-B口相对应为正确接法，插上气源确定分度盘为自锁状态，转盘时盘不会转动为准，电源为通电时分度盘回位断电时分度盘转动定位
3、气压要求标准：0.6MPa以上可以保证分度盘为正常气压运转，气压不足会出现缓和不到位现象
4、分度盘转动速度调节，调整节流B阀可调速度，分度盘不易冲撞现，以免对内部零件的损坏
5、保养环节：分度盘周期为1个月保养一次，保养时从分度盘标明注油口注入（半流体润滑脂注油30毫升）也可指定厂家标配
