工厂直销精准250DT气动分度盘

  • 价 格: 面议 /
  • 供 应 地:广东省深圳市
  • 发布公司:深圳市惠士顿机械设备有限公司
  • 产品型号:HSd-250dt
  • 品 牌:惠士顿
  • 发布日期:2015/5/30 9:24:52
  • 联系人QQ:2015917306 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


品牌 惠士顿自产自销 型号 HSD-250DT 中心高 148.7
中心套孔直径 50(mm) 分度精度 0.02(s) 重复精度 0(s)
适用机床 皆可 是否批发

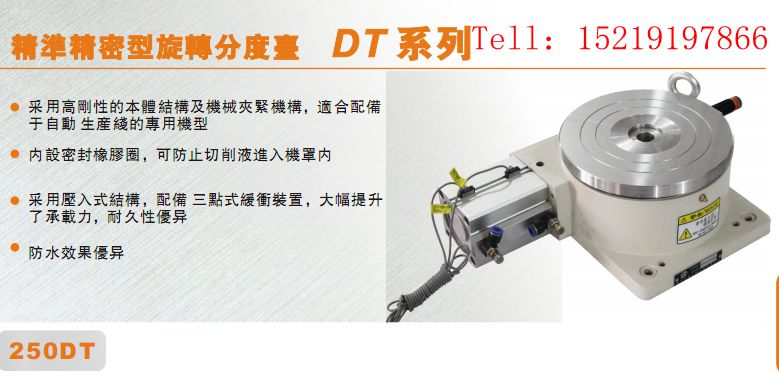

精准精密型旋转分度台,DT系列

·采用高刚性的本体结构及机械夹紧机构,适合配备于自动生产线的专用机型

·内设密封橡胶圈,可防止切削液进入机罩内

·采用压入式结构,配备三点式缓冲装置,大幅提升了承载力,耐久性优异

·防水效果优异

新型气动分度盘采用倒扣压入式制作 内部中心旋转部分全部做成一整体部件,减少过渡面,转盘与内部接触的过渡面全部轴承过渡无缝接触。在老款机型上的一些薄弱的环节都已经从根本上面解决保修一年,质量三包。订货是3-7天交货,部分有一现货,现公司大量生产做库存。

每个型号单价不同,请来电,或是QQ提取 tell: 15219197866何小姐  QQ:3252498245电话:0755-89475881   深圳市宝安西乡宝田三路9号

产品分类与特点:

本产品可卧立两用


控制方法与应用特点

1、 气压、

旋转分度台特性

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动顺序平稳台面无起浮

4. 控制运动运行顺时针,逆时针(选项)

5. 集成功能三点式过载保护,无冲过现象,气压缓冲调节

6. 精度保证,整机采用表面高精度高压推力轴承

7. 等份:3,4,6,8,10,12,16,24等特殊等份另定

过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损,例如在设定操作过程中或液压缓冲器故障时,规格140DT-180DT-250DT-320DT具有过载保护特性。

若转动惯量过大,则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度盘转换到齿形部分就意味着紧固销无法咬合,分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。




售后服务

1、 好的材料好的质量,保修一年,终身维护。

2、 保修期间来回产生的运费全由我司承担。

3、 在保修一年后,零件损坏,公司提供免费零件快递过。

4、 在客户收到货7天质量不合适贵司要求,可提供免费退货退款。

5、 如产品在运行中无法胜任,可申请换货。


(控法)

1.压、油压、信号或电气信号配合(电磁阀、PLC)控制回路,整套即可使用。精度正负15秒,(0.02高速的精度)不会有误差生成。

2.分度盘运动状态时,分度盘面依照工艺需求分割等份旋转,盘面无升降起伏变化。

3.反应速度快,可与攻牙机、钻床、铆钉机、超声波、烫金、丝印、移印、CNC数控加工或其它工作机配合,形成自动生产、加工、组装。

4.其工作位调整简单,标准等份有4、6、8、12、24、48等,特殊分割可另行制造 分度盘旋转盘面可根据工艺需要在360°范围内,顺时针或逆时针方向依次转动。

5.负载后惯性大时,亦无移位之现象。

明:

快速操作指南:
1、警告:每种型号都有规定承载的重量以及加载的最大盘径,请以您所购买的型号和厂家匹配,所有产品出厂前48小时测试标准,不可装载超量大盘。
2、注意气动锁盘要求:气缸标注为A-B口和电磁阀A-B口相对应为正确接法,插上气源确定分度盘为自锁状态,转盘时盘不会转动为准,电源为通电时分度盘回位断电时分度盘转动定位
3、气压要求标准:0.6MPa以上可以保证分度盘为正常气压运转,气压不足会出现缓和不到位现象
4、分度盘转动速度调节,调整节流B阀可调速度,分度盘不易冲撞现,以免对内部零件的损坏
5、保养环节:分度盘周期为1个月保养一次,保养时从分度盘标明注油口注入(半流体润滑脂注油30毫升)也可指定厂家标配



如有不明白的地方欢迎来电咨询我 手机: 15219197866何小姐  QQ:3252498245电话:0755-89475881   深圳市宝安西乡宝田三路9号

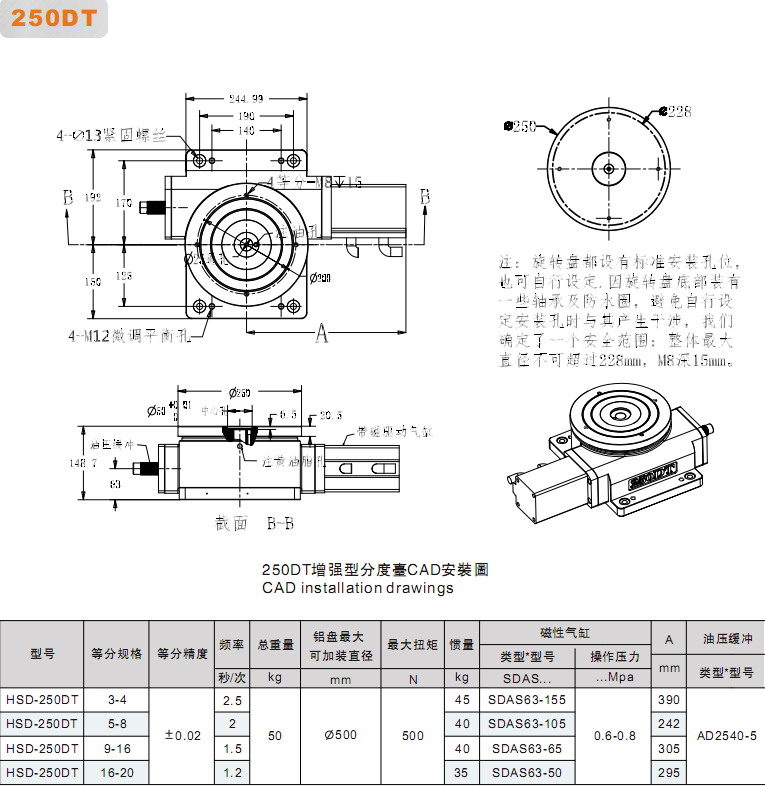

参数尺寸选型


250DT
