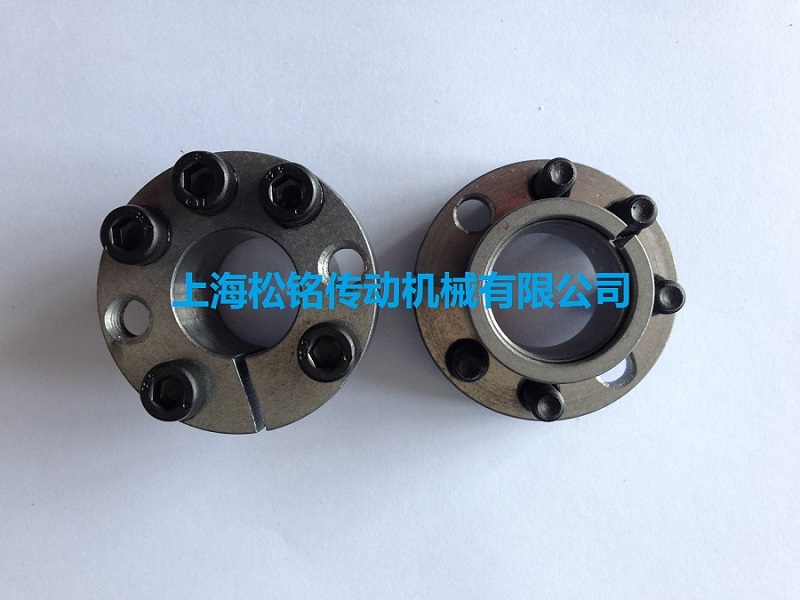

胀紧联结套Z14-40x48
胀紧联结套Z14-40x48
Z14型胀套的基本尺寸和参数
D
DT
D1
L2
注：Z14型锁紧联结盘螺钉的机械性能等级为8.8级。
基 本 尺 寸
额定负荷
内六角螺钉
胀套与轴
结合面上
的 压 力
Pf
N/mm2
胀套与轮
毂结合面
上的压力
Pf′
N/mm2
重 量
kg
d
L
L0
L1
转 矩
M1
KN.m
轴向力
F1
KN
d1
n
MA
N.m
mm
14
25
33
42
16
20
26
30
64
9.20
M4
4
2.9
109
61
0.091
16
74
9.20
M4
4
2.9
95
61
0.082
18
82
9.20
M4
4
2.9
85
61
0.072
19
87
9.20
M4
4
2.9
80
61
0.068
20
30
39
50
16
20
26
31
150
15.00
M5
4
6
124
82
0.113
22
165
15.00
M5
4
6
113
82
0.110
24
180
15.00
M5
4
6
104
82
0.088
25
36
45
55
16
20
26
31
187
15.0
M5
4
6
100
69
0.144
28
210
15.0
M5
4
6
89
69
0.121
30
225
15.0
M5
4
6
83
69
0.105
32
42
51
62
16
20
28
33
240
15.0
M5
4
6
77
59
0.200
35
260
15.0
M5
4
6
71
59
0.173
36
270
15.0
M5
4
6
69
59
0.162
38
44
54
66
16
20
28
34
400
21.20
M6
4
10
93
80
0.182
40
48
58
70
16
20
28
34
425
21.20
M6
4
10
88
73
0.223
42
446
21.20
M6
4
10
83
73
0.191
45
55
67
82
20
25
35
43
875
38.90
M8
4
25
115
94
0.400
48
935
38.90
M8
4
25
107
94
0.350
50
62
74
89
20
25
35
43
974
38.90
M8
4
25
103
83
0.500
55
1070
38.90
M8
4
25
94
83
0.410
60
72
81
99
20
25
35
43
1165
38.90
M8
4
25
86
71
0.580
65
1265
38.90
M8
4
25
79
71
0.460
