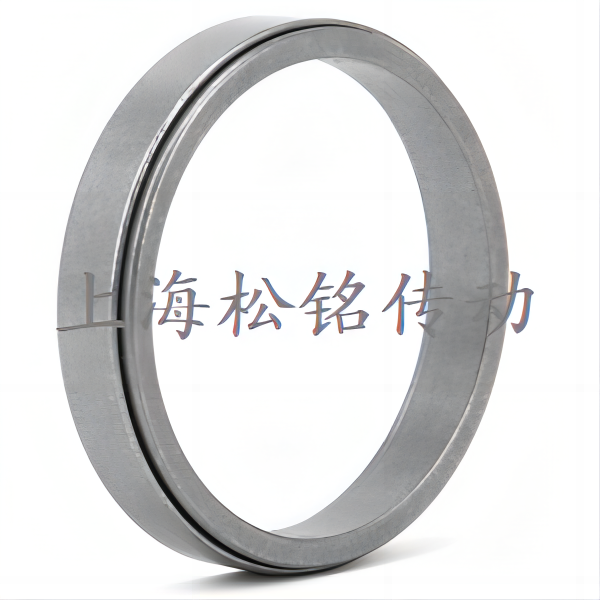

胀紧联结套Z1-60X68
胀紧联结套Z1-60X68

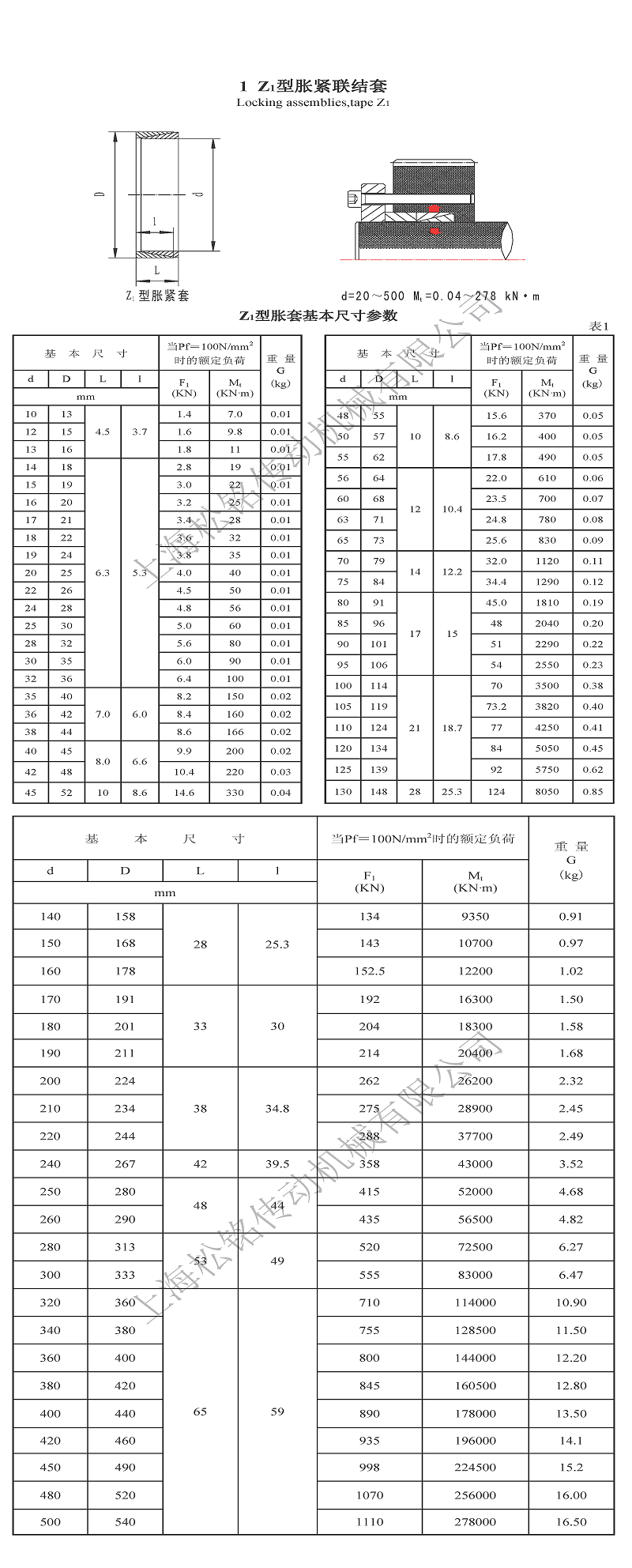

Z1型胀紧联结套的基本尺寸
基 本 尺 寸
当Pf=100N/mm2时的额定负荷
重 量
kg
d
D
L
1
轴 向 力 F1
KN
转 矩 M1
KN.m
mm
20
25
6.3
5.3
4.0
0.004
0.01
22
26
4.5
0.005
0.01
25
30
5.0
0.06
0.01
28
32
5.6
0.08
0.01
30
35
6.0
0.09
0.01
32
36
6.4
0.10
0.01
35
40
7.0
6.0
8.2
0.15
0.02
40
45
8.0
6.6
9.9
0.20
0.02
45
52
10.0
8.6
14.6
0.33
0.04
50
57
16.2
0.40
0.05
55
62
17.8
0.49
0.05
60
68
12.0
10.4
23.5
0.70
0.07
65
73
25.6
0.83
0.08
70
79
14.0
12.2
32.0
1.12
0.11
75
84
34.4
1.29
0.12
80
91
17.0
15.0
45.0
1.81
0.19
85
96
48.0
2.04
0.20
90
101
51.0
2.29
0.22
95
106
54.0
2.55
0.23
100
114
21.0
18.7
70.0
3.50
0.38
105
119
73.2
3.82
0.40
110
124
77.0
4.25
0.41
120
134
84.0
5.05
0.45
125
139
92.0
5.75
0.62
130
148
28.0
25.3
124.0
8.05
0.85
140
158
134.0
9.35
0.91
150
168
143.0
10.70
0.97
160
178
152.5
12.20
1.02
170
191
33.0
30.0
192.0
16.30
1.50
180
201
204.0
18.30
1.58
190
211
214.0
20.40
1.68
200
224
38.0
34.8
262.0
26.20
2.32
210
234
275
28.90
2.45
220
244
288.0
37.70
2.49
240
267
42.0
39.5
358.0
43.00
3.52
250
280
48.0
44.0
415
52.00
4.68
260
290
435.0
56.50
4.82
280
313
53.0
49.0
520.0
72.50
6.27
300
333
555.0
83.00
6.47
320
360
65.0
59.0
710.0
114.00
10.90
340
380
755
128.50
11.50
360
400
800
144.00
12.20
380
420
845
160.50
12.80
400
440
890
178.00
13.50
420
460
935
196.00
14.10
450
490
998.0
224.50
15.20
480
520
1070.0
256.00
16.00
500
540
1110.0
278.00
16.50
注：Pf为胀紧联结套与轴结合面上的压力。
