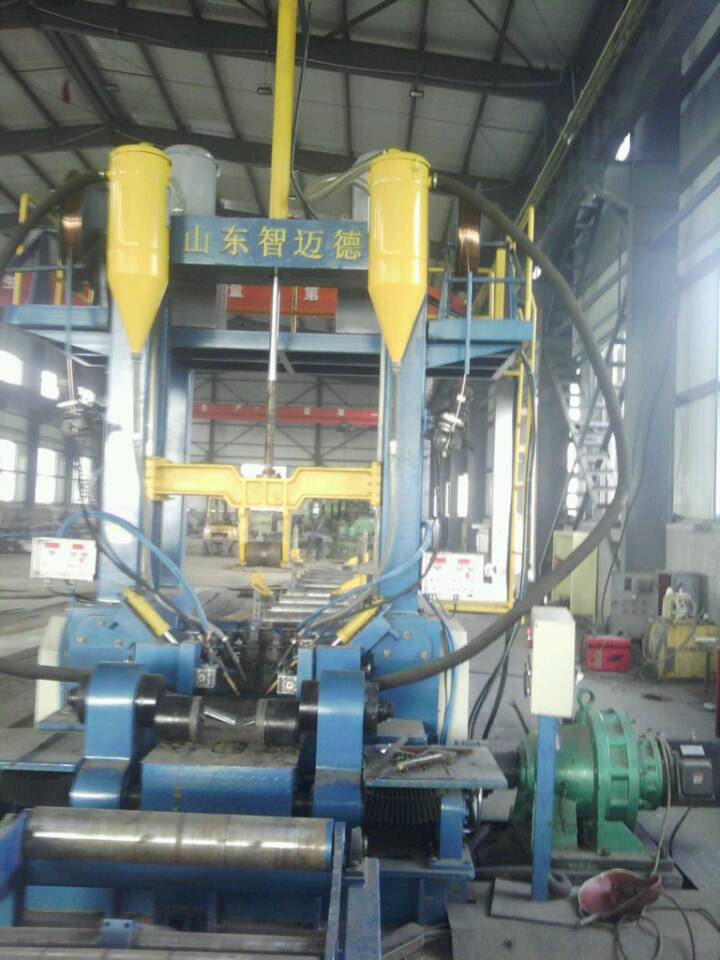

H型钢组立机
本机翼板与腹板的定位分二部实现，在输入端辊道上配有一付机械手，自动对中对翼板腹板进行预定位，在主机内装有一系列定位夹持装置，首先是手动单边联动定位，其目的在于因工件毛坯尺寸有误差，避免在生产中产生这样或那样的问题。我厂制作的组立机套用国际流行的一边定位，另一边采用液压夹持，由于我们选用的控制阀为中位常闭形式，故夹持后带有一定的浮动功能，用此方法来保证产品的对中质量较可靠。本产品的上压辊与主传动辊基本上在一个平面上，有利于腹板下端紧贴在翼板上，在压辊前有一顶轮，如果翼板不平为确保翼板腹板在焊接处紧贴可启动此顶轮，把翼板顶起，确保焊接处紧贴密合。本机传动装置选用交流变频调速，利用变频器具有衡转矩和能进行矢量控制特点，使设备耗电量减少，而且还有很宽的调速范围。
在金属结构件中，焊接H型钢是常见的品种。焊接H型钢是由上、下各一块翼板与其连接的幅板拼焊而成。常见的是H型钢的幅板处于中间，且两翼板等宽或不等宽，属对称式。另外还有因结构需要而改型的一种不对称型。（见图一）
a. 对称式H型钢
b. 不对称式H型钢
图一 可组立H型钢断面形状及规格
无论是对称式或是不对称式H型钢，在批量生产时，必须用专用设备将其拼装组立才可点焊成型，然后送至龙门式自动焊接机上方可焊接，本机即是专为此设计制造的专用设备。
这里应指明的是，本机组立拼装H型钢之板坯，必须平直无旁弯，如因拼装，切割产生不平或明显旁弯，必须事先经矫直平整后，方可进行组立拼装。
一：技术参数
适用尺寸：
腹板高度： 200-1800mm
腹板厚度： 6-32mm 腹板长度： 4000-15000mm
翼缘板宽度： 200-600mm
翼缘板厚度： 6-40mm 翼缘板长度：4000-15000mm
组力速度： 500-6000mm/min
输入辊道长度： 2600mm+3节
输出辊道长度： 2600mm+3节
腹板和翼板定位方式： 一侧为减速器连杆联动，另一侧为液压缸迫紧
变截面最大坡度： 15°
控 制： 交流变频调速
速 度： 无极调速
机械功率： 8Kw（不含焊接电源）
电 源： AC 380V 50HZ 3相
