一、设备技术规格及主要技术参数
1.H型钢高度 200---1500mm
2.腹板厚度 6--32mm
3.翼板宽度 200---800mm
4.翼板厚度 6---40mm
5.工件长度 4000---15000mm
6.门架轨距 4000mm
7.焊接速度 400---900 mm/min
8.焊角形式 船形焊
9.焊臂升降行程 500mm
10.气源压力 0.5---0.8Mpa
11.焊剂回收容量 2×100Kg
12.总功率 7KW(不含2台MZ-1000埋弧焊机)
二、设备配置及结构特征
1.设备配置
1.1.门型架总成含 门架、双边驱动行走机构、横梁机构、送丝盘及其附件
1.2.焊臂总成含 焊臂、 焊臂升降机构、焊臂水平移动机构及其附件各两套。
1.3.导弧机构含 焊枪、气缸、送丝机、机械跟踪装置及其附件各两套。
1.4.焊剂回收系统含 焊剂回收机及其附件各两套。
1.5.电控制系统含 电控柜、交流变频器1台、操纵盒等。
1.6.管线布置系统含 控制电缆、焊接电缆等。
1.7.自动埋弧焊机含 2台1000A焊接电源(晶闸式)。
1.8.设备颜色： 默认为蓝色。

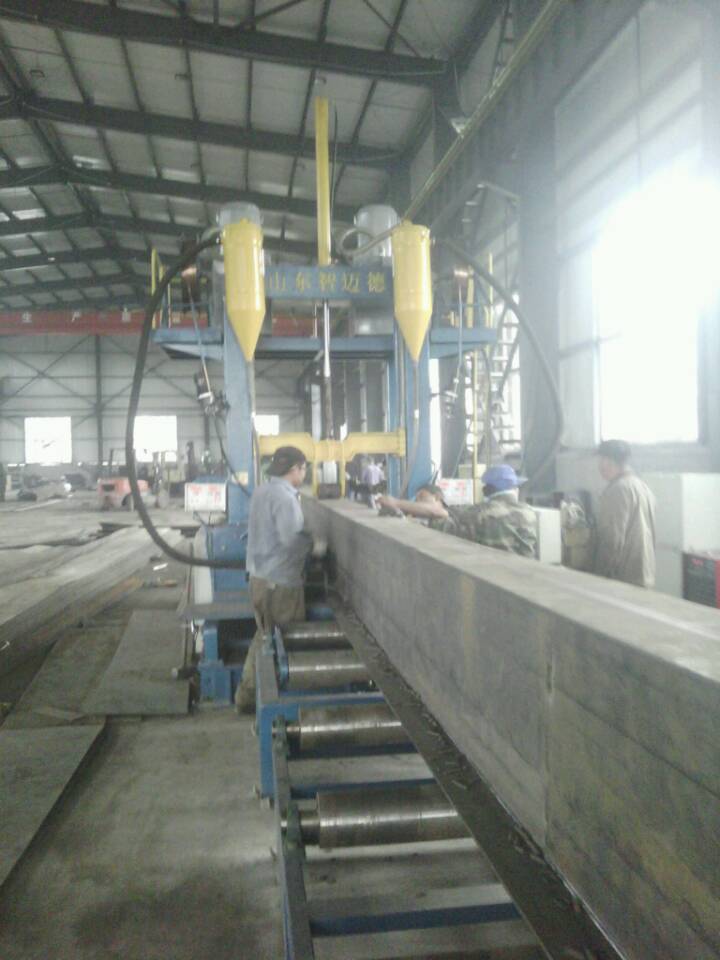

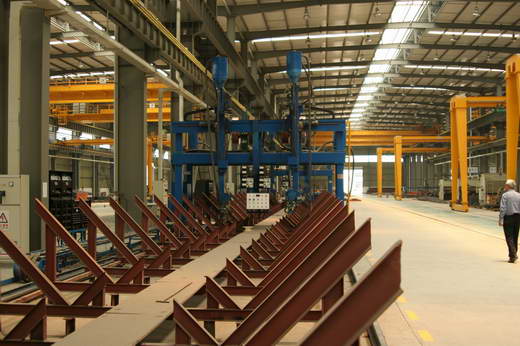

2.结构特征 本机通过纵向变频驱动系统，拖动门架整体移动，速度稳定,稳定性好。焊臂进行较大范围调整时，可操纵焊臂升降机构及焊臂水平移动机构，操作方便。设有机械跟踪机构，上下为气动跟踪，左右为浮动式跟踪，确保准确对中焊缝。焊剂回收系统能有效地回收焊剂并重复使用。
