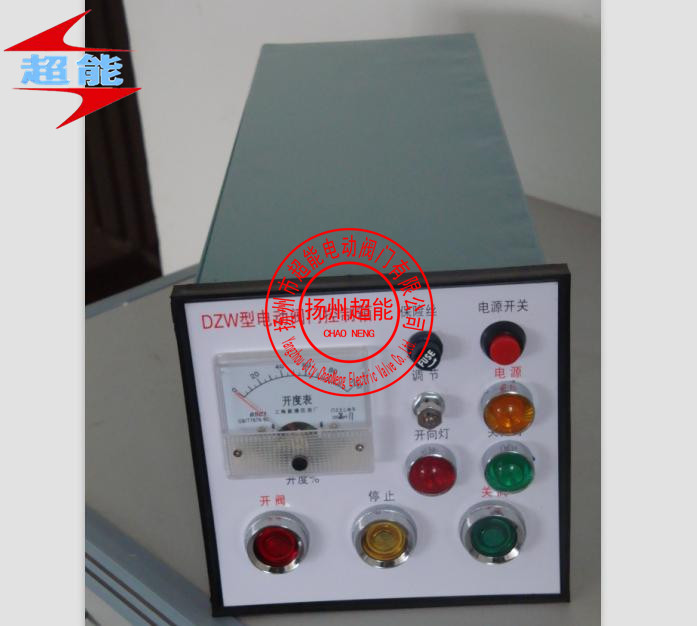

DZW型电动阀门控制箱

DZW/ DKX-C-K-10型一控二电动阀门控制箱,电控箱 防爆控制箱

产品型号：（户内型抽屉式）DKX-C-K-10/20/40

（户内型挂壁式）DKX-G-K-10/20/40

（户外型挂壁式）DKX-GW-K-10/20/40

（防爆型）DKX-GB-10/20

（户外型不锈钢）DKX-GW-P-10/20

（户内型挂壁式一控二）DKX-G-K-10/20/40

（防爆型一控二）DKX-GB-10/20

           主营产品：
DZW/Z/Q系列阀门电动装置，罗托克电动执行器，伯纳德电动执行器，381系列电子式电动执行机构，精小型电动执行器，SKJ/DKJ/ZKJ角行程电动执行机构，DKZ/SKZ/ZKZ直行程电动执行机构，西门子2SA3、2SB35、2SJ3、2SQ3系列电动执行机构，PT-3D-J/PK-3D-J执行器控制模块，YDF、YBDF执行器专用电机，DKX-C-Z、DKX-G-Z、DKX-GW-Z、DKX-GB-Z电动控制箱，电动截止阀、电动球阀、电动蝶阀、电动闸阀、止回阀、隔膜阀等阀门电动装置。

DKX阀门电动装置控制箱|阀门控制箱

关键字：阀门电动控制箱 阀门控制器 执行器控制器 电控箱

扬州电动装置DKX-C/G型阀门控制箱

产品型号：DKX-C DKX-G DKX-GW DKX-GW-P

DKX型阀门电动装置电器控制箱是电动阀门的电气操作部件，是电动装置配套使用的电气控制箱，用于对电动阀门的单独控制或集中控制。

       结构形式：C.抽屉式，G.挂壁式，W.户外式；B.防爆型

       外观形式：普通钢板，加厚钢板，不锈钢类：

       控制形式有：一控一，一控多；

   技术参数：

1.        电源：380V  50HZ三相四线制

2.        环境温度：-20-+60度

3.        相对湿度：〈85%（20度）时

4.        周围环境：不含强腐性，易燃易爆截止及导电尘埃

5.        规格：根据阀门电动装置电机的功率，选配合适的电气控制元件，如断路器，接触器，的额定电流及热过载继电器元件整定电流的范围。

      控制箱定货时一定务必告之电装使用时的额定电流。以减少更换带来的费用。

DKX型电动阀门控制箱使用说明书

一．简介

DKX型电动阀门防爆控制箱（简称控制箱）是操作电动阀门的控制设备，主要用于选配DZW Q系列电动装置的电动阀门，可供就地操作。

二．规格

    DKX型电动阀门控制箱按“95”典设线路设计，常规提供的控制箱为挂壁式，也可按用户的需要特殊供货。

型号的阿拉伯数字部分和电动装置的规格相对应。

例：DKX-10配DZW电动装置电流负载最大为10A

DKX-20配DZW电动装置电流负载最大为20A

三． 使用

   首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查无误后，接通电源。

 这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置，检查电机相序正确后，操作开向按妞SO，开到位电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按妞SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开启过程中，红灯RD闪亮，绿灯GN常亮；而在关闭过程中，绿灯GN闪亮，红灯RD常亮。

开度指示器的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器W2，使开度表在电动阀门处于全关位置时指示为0，全关位置时满度指示。
