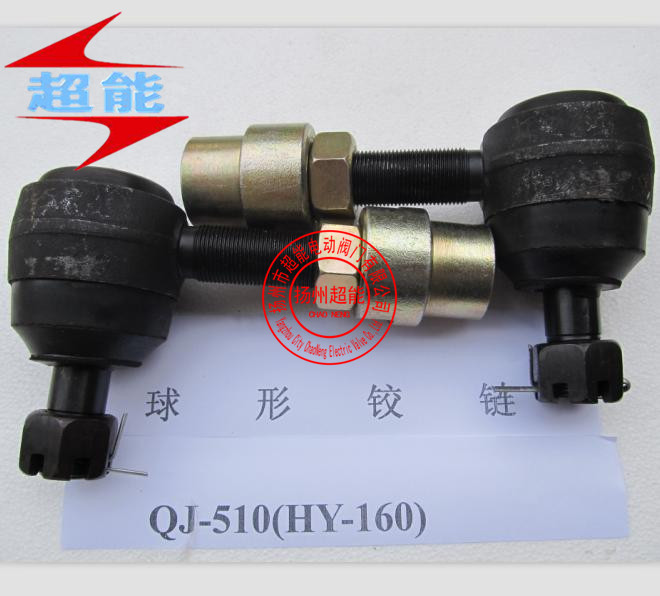

QJ系列球型铰链专门为自动化仪表设备配套，用于电动、气动角行程类执行器与调节机构连接的理想机构，也可用于其他各种连杆机构，广泛应用于电力、冶金、化工、石油等行业的自动控制系统中。用以提高调节系统的控制精度和调节品质。
二、结构特点
1、采用球型铰链和1：10锥体的连接结构，可减小连接结间隙所造成的空行程，并且改善了空间异面运动各零部件的受力条件
2、连杆采用左、右旋螺纹连结，调整范围为0－150mm(各规格不同)。
3、球铰总成采用全密封结构，可在灰尘大、潮湿和温度在－30～＋70℃条件下可靠地工作，整个连接件符合防震、防水、防尘的三防要求
4、结构精密、美观，控制灵敏、准确（消除空行程），安全可靠、装拆方便。
三、规格与主要技术参数
|
型号规格 |
传动扭矩 （N·m） |
球销空间摆动角度 |
整机螺纹拉杆调整范围mm |
球销锥柄锥度 |
球销锥柄大端尺寸mm |
球销锥柄长度(mm) |
|
QJ－25 |
100 |
200±20 |
0－70 |
1：10K6 |
Φ18 |
20 |
|
QJ－60 |
250 |
200±20 |
0－90 |
1：10K6 |
Φ20 |
22 |
|
QJ－160 |
600 |
200±20 |
0－110 |
1：10K6 |
Φ24 |
30 |
|
QJ－250 |
1600 |
200±20 |
0－130 |
1：10K6 |
Φ30 |
34 |
|
QJ－400 |
4000 |
200±20 |
0－150 |
1：10K6 |
Φ38 |
40 |
|
QJ－600 |
6000 |
200±20 |
0－170 |
1：10K6 |
Φ38 |
40 |
四、安装使用
1、安装前应测量连接位置间的距离，确定连接管长度。管两端焊接左、右旋调整螺母，并可做微量调整。
2、将执行器转臂和控制阀连接板铰成1:10锥孔（和球销配合）。
3、将球销安装在锥孔内，并将拉杆总成长度调整好后，用锁紧螺母锁紧。将其它紧固件紧固牢靠，用开口销紧住。安装好后，可用手动将执行器转动，如转动灵活，方可使用。
4、使用期间可根据安装部位和运动情况确定注油期（一般为半年），注钠基润滑脂。
5、定期检查连接件是否有松动现象，如有松动可紧固牢靠（一般三个月检查一次）。
6、一般每个大修期可详细检查各零部件技术动态，如有严重磨损或破坏（隐患），可及时更换。使用寿命一般为2-3个大修期。（50000-70000）小时。
7、允许配套执行器最小转臂长度：
QJ-25型为120mm, QJ-60型为150mm, QJ-160型为170mm,
QJ-250型为200mm, QJ-400型为200mm,
五、安装示意图
1、 拉杆连接管 2、调整螺母 3、螺母 4、油杯 5、螺纹拉杆 6、防尘罩 7、球销
8、垫圈 9、螺母 10、开口销
